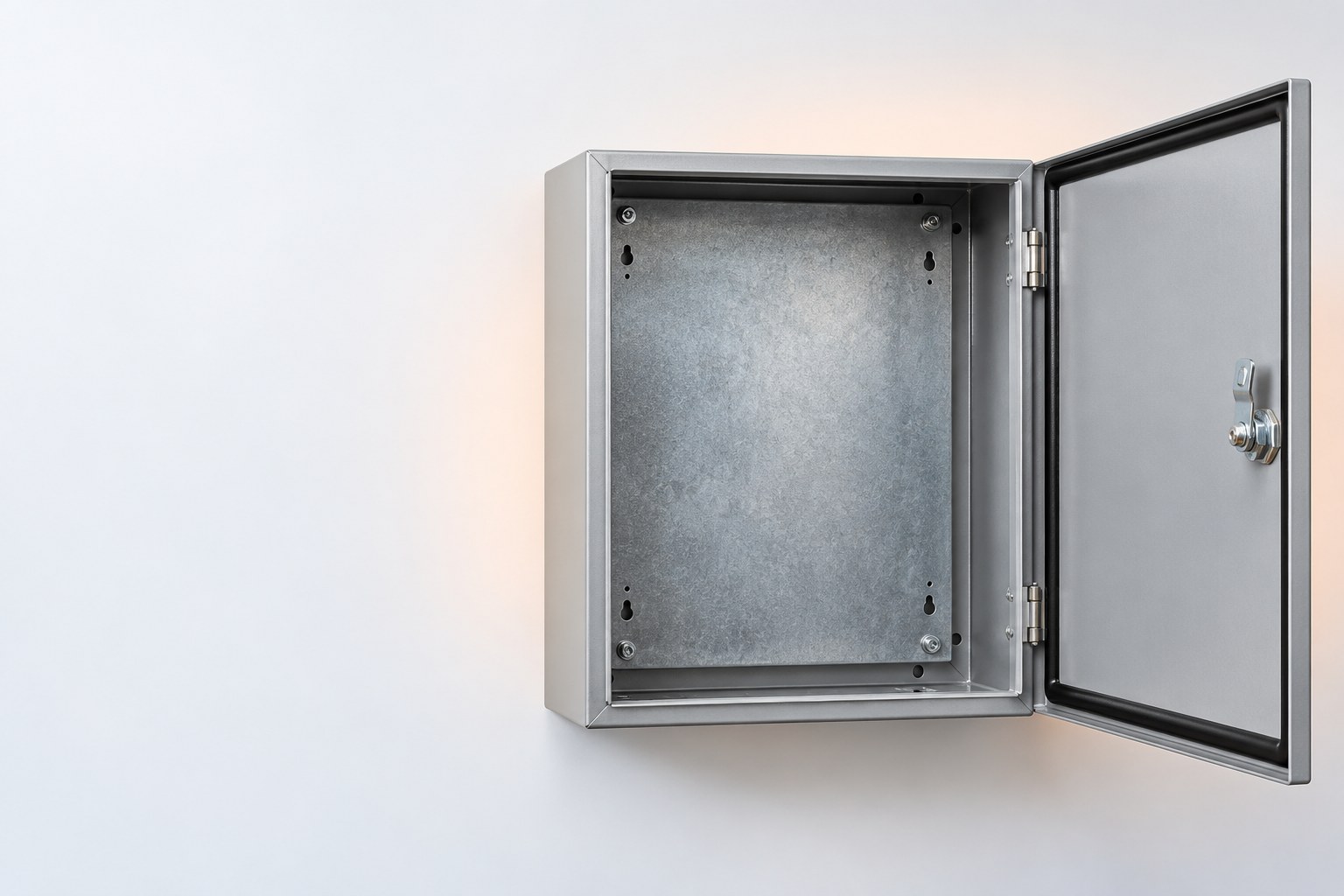

Шкаф с монтажной платой — это корпус для размещения электротехнического оборудования, внутри которого предусмотрена панель для установки аппаратов. При выборе сопоставляют габариты, способ монтажа, условия эксплуатации и заявленную степень защиты IP. Для серии DKC ST точные параметры конкретной позиции нужно проверять по карточке товара или запросу поставщику.
Шкаф с монтажной платой: что проверять до заказа
Монтажная панель задаёт основу для размещения оборудования внутри корпуса. Это важно отличать от внешних размеров: габариты шкафа показывают занимаемое место, а панель определяет доступную площадь для компоновки. В заявке желательно сразу указать состав оборудования, способ крепления корпуса, требуемое расположение кабелей и условия установки.
Если в запросе фигурирует только название серии, его недостаточно для точного подбора. У одной линейки могут быть корпуса разной высоты, ширины, глубины и степени защиты. Для закупки требуется конкретная позиция либо согласованный перечень характеристик. На сайте поставщика для первичной навигации доступны разделы Корпуса и комплектующие щитов и Монтажные панели.
Размер корпуса и полезное пространство
Размеры в запросах обычно записывают в последовательности высота, ширина, глубина либо ширина, высота, глубина. Чтобы исключить ошибку, порядок следует сверить с карточкой изделия. Например, обозначение 800х600х300 мм нельзя автоматически трактовать без уточнения принятой производителем последовательности.
При компоновке учитывают не только габариты аппаратов. Нужны зоны для подключения, прокладки проводников, обслуживания и возможного расширения схемы. Эти требования зависят от проекта, поэтому по одному размеру корпуса нельзя гарантировать, что оборудование поместится. Монтажная панель должна обеспечивать возможность закрепить аппараты в предусмотренных местах, а дверь и стенки не должны мешать подключению.
Для небольших схем в поиске встречаются обозначения 200х300х150 мм, 400х300х150 мм и 400х400х200 мм. Для более крупного размещения запрашивают вариант 800х600х300 мм. В исходных данных нет подтверждения, что все эти размеры относятся к доступным моделям DKC ST, поэтому их следует использовать как ориентиры запроса, а не как подтверждённый ассортимент.
Монтажная панель и компоновка оборудования
Перед заказом полезно подготовить простую схему расположения аппаратов. На ней отмечают основные устройства, места крепления, кабельные вводы и направление подхода кабелей. После этого сравнивают схему с размерами панели и внутренним пространством корпуса.
Отдельно проверяют, входит ли панель в комплект поставки. В некоторых товарных группах монтажная панель может рассматриваться как самостоятельная позиция, а не как часть пустого корпуса. Для поиска дополнительных вариантов на сайте предусмотрен раздел Пустые корпуса щитов (ЩМП). Это не заменяет проверку комплектации конкретного изделия.
В заявке также фиксируют, нужна ли навесная установка, где будет размещён корпус и как будет выполняться обслуживание. Эти сведения помогают не смешивать корпус, панель и другие комплектующие при формировании заказа.
Шкаф ST с монтажной платой: как читать обозначение
Запрос «шкаф ST с монтажной платой» указывает на требуемый тип изделия, но не раскрывает всех параметров. Для точного выбора дополнительно нужны размеры, степень защиты, материал корпуса, исполнение двери, способ установки и состав комплекта. Если известен код, например R5ST0532, его следует передать поставщику полностью, без замены букв и цифр.
В данном материале нет подтверждённых характеристик серии DKC ST, включая соответствие конкретных кодов размерам или IP. Поэтому нельзя достоверно утверждать, что определённая модель имеет указанную глубину, тип замка или комплектацию. Корректный порядок — запросить технические данные по конкретной позиции и сопоставить их с проектом.
Шкаф DKC ST с монтажной платой
При подборе DKC ST удобно разделить требования на обязательные и уточняемые. К обязательным относят внешние габариты, место установки и необходимую степень защиты. К уточняемым — наличие монтажной панели, вариант ввода кабелей, комплект крепежа и другие особенности, которые должны быть прямо указаны в описании изделия.
Если шкаф приобретается для серийного монтажа, важно закрепить одну систему обозначений в спецификации. Это снижает риск заказать корпус с похожим названием, но другим размером или исполнением. В коммерческом запросе указывают полное наименование, код, требуемое количество и замену только при предварительном согласовании.
Сравнивать DKC ST с другими корпусами следует по одинаковым параметрам. Нельзя сопоставлять один вариант только по высоте, а другой — только по IP. Минимальная таблица сравнения должна включать габариты, степень защиты, способ установки, материал и наличие панели, если эти сведения заявлены поставщиком.
Шкаф DKC ST с монтажной платой 800х600х300мм
Для запроса на корпус 800х600х300 мм сначала уточняют порядок размеров и единицы измерения. Затем проверяют, относятся ли значения к внешнему корпусу или к рабочей зоне. Разница между этими величинами критична для компоновки оборудования.
Крупный корпус также требует проверки места установки, доступа к двери и маршрута кабелей. Даже при совпадении внешних габаритов схема может оказаться неудобной, если панель имеет другую площадь или кабельный ввод расположен не там, где предусмотрено проектом. Все такие параметры подтверждают документами на конкретную модель.
Шкаф 800х600х300 с монтажной платой
Сокращённая формулировка без указания серии часто используется в заявках. Её можно принять как исходный запрос, но для заказа нужно добавить производителя или код, степень защиты и способ крепления. Если в проекте предусмотрена именно серия DKC ST, это следует написать отдельно.
Не стоит считать, что совпадение трёх размеров автоматически означает полную взаимозаменяемость корпусов. На выбор влияют конструкция двери, расположение панели, доступ к креплениям и комплект поставки. При отсутствии подтверждённых данных эти параметры нельзя заменять предположениями.
| Позиция или группа | Подтверждённые данные | Что требуется уточнить |
|---|---|---|
| Металлический корпус TITAN 5 ЩРн-96 | 710×570×140 мм, IP54 | Комплектацию и назначение в конкретной схеме |
| Навесные шкафы ABB ComfortLine | Высота 1100–1400 мм, ширина 550–800 мм, IP44 | Конкретный размер, комплектацию и наличие монтажной панели |
| Навесной шкаф Schneider Electric | Исполнение на 18 модулей | Габариты, IP и состав комплекта |
| Корпуса Декада | Исполнения ЩРВ IP31 и ЩРН IP54 | Размер и конструкцию выбранного исполнения |
| Корпуса IEK | Варианты для однофазного и трёхфазного учёта | Конкретное исполнение, размеры и степень защиты |
| DKC ST | В исходных данных параметры не указаны | Размер, IP, код, панель и комплект поставки |
Таблица показывает, почему нельзя переносить характеристики одной товарной группы на другую. Например, наличие IP54 у корпуса TITAN 5 ЩРн-96 не подтверждает такой же уровень защиты у DKC ST. Аналогично, диапазон размеров ABB ComfortLine не означает, что он относится к корпусам другой серии.
Если задача связана с трансформаторным оборудованием, полезно отдельно проверить терминологию и обозначения: см. статью ТМГ расшифровка трансформатора: маркировка. Для выбора корпуса под силовую часть также может потребоваться предварительный расчёт нагрузки; порядок такого подбора рассмотрен в материале Как выбрать силовой трансформатор и рассчитать мощность.
Получить расчёт по спецификации
Как выбрать шкаф с монтажной платой по степени защиты IP
Степень защиты IP выбирают не по размеру корпуса, а по условиям размещения и требованиям проекта. В переданных данных подтверждены следующие варианты: IP54 у металлического корпуса TITAN 5 ЩРн-96, IP44 у навесных шкафов ABB ComfortLine, а также IP31 и IP54 у исполнений Декада. Для DKC ST конкретное значение IP в исходных фактах не приведено.
Поэтому нельзя подставлять в описание DKC ST IP31, IP44 или IP54 по аналогии с другими изделиями. Даже если корпуса внешне похожи, заявленная степень защиты относится к конкретной конструкции и её исполнению. В заказе нужно указывать требуемый уровень, а поставщик должен подтвердить его для выбранной позиции.
Сопоставление IP с местом установки
При оценке условий установки описывают наличие пыли, влаги, брызг, помещения или открытой площадки, а также необходимость регулярного доступа. Эти сведения помогают выбрать подходящее исполнение, но сами по себе не заменяют техническое подтверждение производителя.
Важно проверить, сохраняется ли заявленная защита после монтажа кабельных вводов, замка и другого оборудования. В проекте также фиксируют, требуется ли навесная установка или другой способ крепления. Если условия изменились, выбор корпуса пересматривают, а не переносят старую позицию без проверки.
Размер, IP и эксплуатационная задача
Размер и IP рассматривают одновременно. Слишком компактный корпус может не обеспечить удобную компоновку, а подходящий по габаритам вариант может не иметь нужного исполнения по защите. Сначала формируют перечень оборудования и условий, затем подбирают конкретную модель, а не наоборот.
Для учётных решений в ассортименте есть корпуса IEK для однофазного и трёхфазного учёта. Это отдельная товарная задача: наличие варианта для нужного типа учёта не подтверждает наличие монтажной панели или требуемого IP. Такие параметры также проверяются по карточке товара.
Порядок заявки и проверки поставки
В техническом запросе указывают серию, код или точное наименование, габариты, требуемый IP, способ установки и необходимость монтажной панели. Если размеры приведены в свободной форме, например 400х400х200 мм, добавляют пояснение о порядке измерений. Для нескольких вариантов лучше составить таблицу с приоритетами.
После получения предложения сверяют не только название и цену, но и состав поставки. В нём должно быть понятно, входит ли монтажная панель, какие элементы крепления предусмотрены и какие параметры относятся именно к выбранному исполнению. Если ответ содержит только общий каталог без конкретной модели, его недостаточно для окончательного согласования.
Для закупки партии дополнительно фиксируют единое обозначение изделия, допустимые замены и требования к упаковке. Любая замена должна проходить повторную проверку по габаритам, IP и комплектации. Это особенно важно, когда в заявке смешаны запросы «шкаф ST», «DKC ST» и обозначения размеров без кода.
Итоговый выбор делают по подтверждённой карточке и проектным требованиям. Если данных по серии или коду недостаточно, безопаснее направить поставщику полный запрос, чем принимать характеристики по аналогии. Такой порядок сокращает риск получить корпус, который не подходит по панели, степени защиты или внутреннему объёму.
