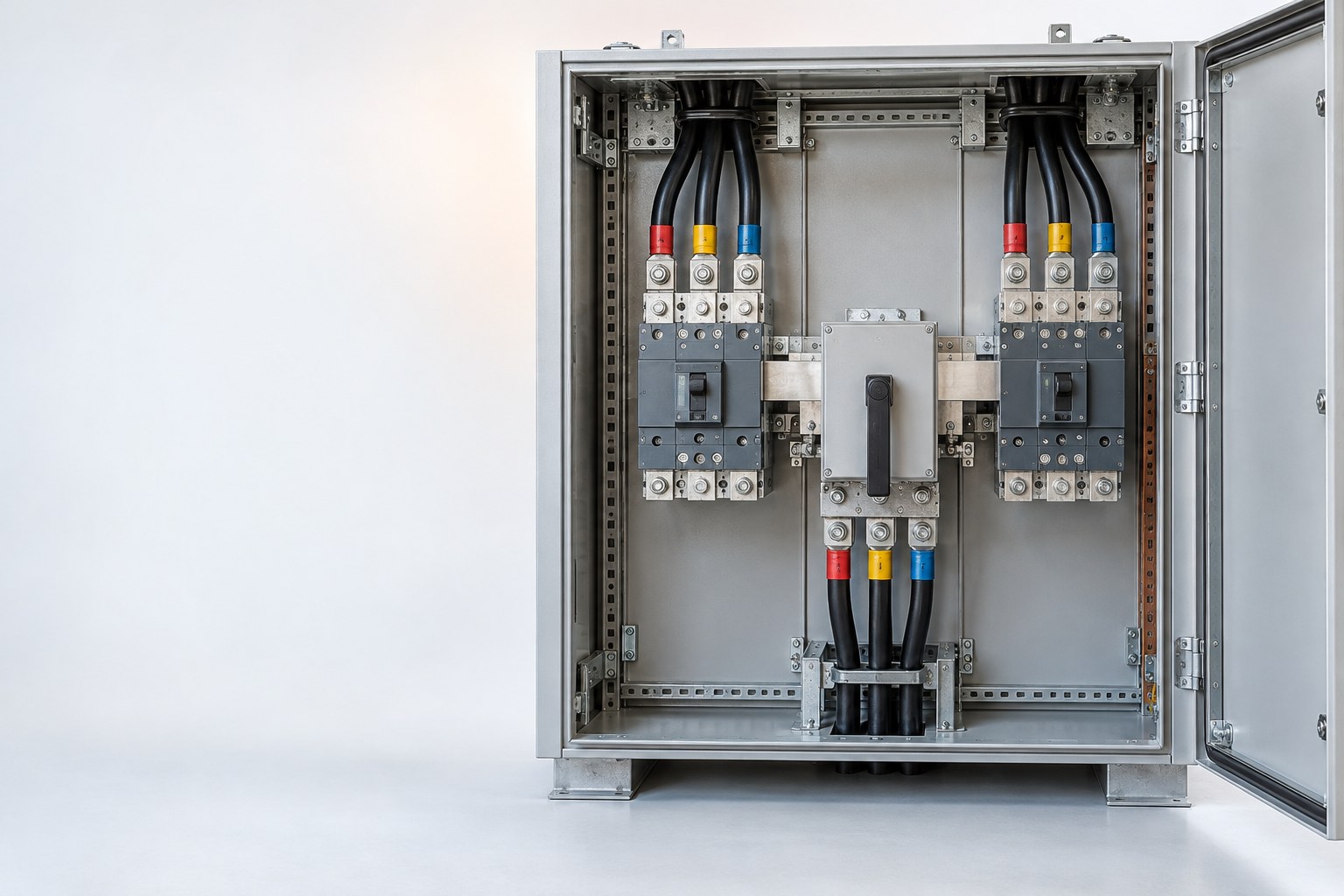

Как подключить АВР к генератору: питание сети и выход генератора заводят на раздельные вводы устройства, а его выход подключают к нагрузкам щита. Перед монтажом выбирают состав резервируемых цепей, проверяют совместимость АВР и генератора, а соединения выполняют по документации на конкретные устройства.
Схема подключения АВР к генератору
АВР переключает питание нагрузки между основным и резервным источниками. В такой схеме основным источником обычно служит внешняя сеть, резервным — генератор. Между ними и распределением нагрузки располагается переключающее устройство. Его задача — не допустить одновременной подачи напряжения от двух источников на общий выход. Это принципиальное условие: генератор не должен питать внешнюю сеть через домашний щит, а сетевое напряжение не должно попадать на выход генератора.
Упрощённо путь энергии выглядит так: сеть — основной ввод АВР; генератор — резервный ввод АВР; выход АВР — выбранные линии щита. Эта запись показывает назначение вводов, но не заменяет монтажную схему. В рабочем проекте отдельно обозначают коммутационные аппараты, защиту, нейтраль, заземление, цепи управления и точки контроля напряжения. Состав этих элементов зависит от исполнения АВР, устройства генератора и существующего щита.
Начинать следует не с прокладки кабеля, а с обследования ввода. Нужно установить, какие линии действительно требуют резерва, какие нагрузки могут запускаться одновременно и где удобно разместить переключающее оборудование. Если резервируется не весь объект, выделенные линии собирают так, чтобы выход АВР питал именно их. Иначе после запуска генератора к нему могут оказаться подключены потребители, которые не планировали переводить на резерв.
Как подключить генератор через АВР к щиту
Сначала составляют схему существующего щита: откуда приходит основное питание, через какие аппараты оно проходит и куда расходится дальше. Затем на схеме определяют место включения АВР. Основной ввод устройства получает питание сети, резервный — питание генератора, а выход ведёт к вводной части резервируемого распределения. Подключать резервный источник к произвольной линии щита вместо предусмотренного ввода нельзя: такое решение не обеспечивает штатного переключения источников.
Расположение защитных аппаратов согласуют с устройством сети и инструкциями к оборудованию. Важно понимать, какая защита действует при питании от сети и какая остаётся действующей при переходе на генератор. Отдельно проверяют, не обходят ли новые соединения существующие защитные устройства. Подбор аппаратов и проводников проводят по параметрам конкретной установки; универсальную схему с готовыми номиналами для любого дома дать нельзя.
Для размещения распределительных и коммутационных элементов можно рассмотреть раздел НКУ и щитовое оборудование 0,4 кВ. Название раздела не означает, что любой представленный шкаф является готовым АВР. При заказе нужно указать требуемую схему переключения, состав вводов и выходов, условия установки и то, какие устройства уже имеются на объекте.
Схема подключения генератора с АВР к дому
Для дома полезно разделить нагрузки на резервируемые и нерезервируемые ещё до выбора шкафа. К первой группе относят те цепи, работа которых действительно нужна при пропадании сети. Остальные остаются вне выхода АВР. Такое разделение делает схему понятнее: видно, какие линии получат питание от генератора, а какие останутся отключёнными до восстановления основного ввода.
Если резервируемые цепи уже распределены по разным частям щита, их нельзя переносить только по внешнему сходству автоматов или подписей. Нужна проверка фактических подключений. Особое внимание уделяют общим проводникам, связям между группами и устройствам, которые контролируют питание нескольких линий. После изменений документацию щита обновляют: без актуальной схемы последующее обслуживание и поиск неисправностей становятся сложнее.
При размещении новых линий полезно заранее оценить, нужен ли отдельный распределительный щит. В каталоге есть раздел Щиты ЩРН/ЩРВ, учёта, освещения. Выбор корпуса и внутренней компоновки зависит от состава цепей; сам по себе распределительный щит не выполняет автоматическое переключение сети и генератора. Эту функцию должен обеспечивать предусмотренный схемой узел АВР.
Схема подключения однофазного генератора через АВР
В однофазной установке проверяют соответствие генератора резервируемой нагрузке, а АВР — принятой схеме ввода. Силовые соединения выполняют по клеммам, обозначенным изготовителем оборудования. Даже если расположение выводов кажется привычным, назначение каждого контакта следует сверить с паспортом: у разных устройств могут различаться силовые клеммы, входы контроля и выводы управления.
Отдельного решения требует нейтраль. Нельзя заранее утверждать, что во всех домашних схемах она должна переключаться одинаково. Порядок её соединения зависит от системы питания объекта, исполнения генератора, конструкции АВР и применяемой защиты. Защитный проводник также рассматривают по схеме конкретной установки, а не используют как замену рабочего проводника. Ошибка в этой части способна нарушить работу защиты даже тогда, когда нагрузка внешне получает питание.
После сборки проверяют, что при наличии сети нагрузка питается от основного ввода, а при переходе на резерв — только от генератора. Проверка включает не только наблюдение за переключением, но и оценку того, какие линии реально оказались под напряжением. Если состав питаемых цепей отличается от проекта, устройство не вводят в обычную эксплуатацию до выяснения причины.
Схема подключения трехфазного генератора с АВР
Для трёхфазного ввода требуется согласовать сеть, генератор, переключающее устройство и распределение нагрузки по фазам. На схеме показывают фазные проводники каждого источника, выходные цепи, нейтраль и защитные соединения. При монтаже проверяют порядок фаз и соответствие маркировки фактическим подключениям. Недостаточно лишь убедиться, что напряжение появилось на выходе: неправильное чередование фаз может повлиять на работу подключённого оборудования.
Также оценивают распределение нагрузки. Если большая часть потребителей сосредоточена на одной фазе, сам факт наличия трёхфазного генератора не решает вопрос совместимости. Нагрузки рассматривают по отдельным фазам и по режимам их включения. Решение о том, какие линии переводить на резерв, принимают с учётом возможностей генератора и особенностей потребителей, а не только по общему перечню автоматов в щите.
При наличии однофазных и трёхфазных потребителей в одном объекте схему резервирования разрабатывают для каждого типа нагрузки. Не следует считать, что все линии можно без изменений перевести на питание от генератора. Проверяют требования подключённого оборудования, способ контроля фаз в АВР и поведение системы при неисправности одного из источников. Конкретные соединения и настройки задаёт проект для объекта.
Схема подключения АВР к генератору с автозапуском
Автозапуск добавляет к силовой схеме цепи управления. АВР должен обнаружить отсутствие или недопустимое состояние основного питания, передать генератору команду запуска и получить подтверждение, что резервный источник готов принять нагрузку. Только после этого выполняется перевод. При восстановлении сети система должна перейти к основному источнику в порядке, предусмотренном оборудованием, а генератор — завершить работу согласно своему алгоритму.
Совместимость интерфейсов проверяют до монтажа. Надпись «автозапуск» на генераторе не подтверждает, что его управляющие контакты подходят любому шкафу АВР. Нужно сопоставить назначение выводов, тип управляющего сигнала и предусмотренные сигналы состояния. Если документация не позволяет однозначно установить совместимость, соединять цепи управления по предположению нельзя.
Силовая часть и автоматика решают разные задачи. Даже правильно подключённая команда запуска не заменяет переключающее устройство с защитой от соединения источников. И наоборот, АВР с исправной силовой коммутацией не запустит генератор автоматически, если цепь управления не предусмотрена или не согласована. Поэтому при заказе важно отдельно описать требования к переключению питания и к запуску.
Защита и проверка перед вводом в работу
Защиту рассматривают для обоих режимов питания. При работе от сети она должна соответствовать существующей схеме объекта. При работе от генератора необходимо проверить, что предусмотренные защитные устройства сохраняют свою функцию с учётом характеристик резервного источника. Особенности генератора могут влиять на поведение защиты при повреждении линии, поэтому простое копирование схемы сетевого ввода без проверки недостаточно.
Перед подачей питания сверяют монтаж с утверждённой схемой и обозначениями на оборудовании. Проверяют затяжку соединений по документации изготовителей, правильность подключённых вводов и выходов, состояние защитных проводников, отсутствие непредусмотренных перемычек между источниками. Цепи управления проверяют отдельно от силовых. Работы внутри щита выполняет специалист с необходимой квалификацией: ошибки могут создать напряжение там, где его не ожидают.
Функциональное испытание проводят последовательно: проверяют питание нагрузки от сети, имитируют исчезновение основного источника предусмотренным способом, наблюдают запуск и перевод на резерв, затем восстановление основного питания. При испытании фиксируют, какие линии получили питание и как сработала защита. Если при любом переходе возникает непредусмотренная связь источников, испытание прекращают и ищут ошибку в схеме или настройке.
Как выбрать шкаф и состав оборудования
При выборе сначала определяют функцию шкафа. Нужен ли готовый узел автоматического переключения или корпус для распределительных групп и других аппаратов — разные задачи. В разделе ВРУ, ГРЩ, ЩО-70, АВР представлены категории вводного и щитового оборудования, в том числе АВР. Комплектацию конкретного изделия следует уточнять по его описанию и согласованной схеме.
В ассортименте также представлены шкафы ШР и ШРС с выключателями ВР32-35, ВР32-37 и ВР3239. Есть исполнения с группами на 63, 100, 160, 250 и 400 А; предусмотрены шкафы с защитой IP54, внутренними или выносными рукоятками. Эти сведения помогают сформулировать требования к распределительной части, но не подтверждают, что перечисленные шкафы сами выполняют автоматический ввод резерва.
| Позиция или признак | Сведения из ассортимента | Что уточнить при подборе |
|---|---|---|
| Шкафы ШР и ШРС | Выключатели ВР32-35, ВР32-37 и ВР3239 | Требуемую схему распределения и комплектность |
| Исполнения по группам | 63, 100, 160, 250 и 400 А | Соответствие групп проекту щита |
| Конструкция шкафов | Есть защита IP54, внутренние и выносные рукоятки | Условия установки и доступ к управлению |
| Примеры ассортимента | ШРС 400 А на 8 групп; ЩР IEK на 160 А с 53 группами | Нужны ли эти исполнения для распределительной части |
Для запроса на подбор подготовьте схему существующего ввода, описание генератора, перечень резервируемых линий и требования к автозапуску. Укажите место установки шкафа и ограничения по размещению. Если проект предусматривает измерительные цепи с трансформаторами тока, отдельные вопросы их подбора разобраны в статье Как выбрать трансформатор тока. Это не замена схеме АВР, а смежный вопрос комплектации щита.
Типовые ошибки при подключении
Первая ошибка — считать любой ввод генератора в распределительный щит подключением через АВР. Без предусмотренного переключающего узла и проверки разделения источников такая схема может допустить обратную подачу в сеть. Вторая — выбирать шкаф по числу групп, не выяснив, предусмотрено ли в нём переключение питания. Распределительная часть и функция АВР должны быть определены отдельно.
Третья ошибка — подключать автозапуск по внешнему сходству клемм. Сигнальные и силовые контакты имеют разные задачи; назначение каждого вывода подтверждают документацией. Четвёртая — проверять только факт запуска генератора. Нужно убедиться, что нагрузка переводится в предусмотренный момент, питаются именно выбранные линии и после восстановления сети система возвращается к штатному режиму.
Наконец, не стоит переносить готовый рисунок схемы на объект без анализа нейтрали, защитных проводников и существующих соединений щита. Две установки с похожим набором оборудования могут требовать разных проектных решений. Описание принципа помогает поставить задачу, но окончательную монтажную схему составляют по данным объекта и документации на применяемые устройства.
Частые вопросы
Как подключить генератор через АВР?
Заведите сеть и генератор на предусмотренные для них раздельные вводы АВР, а резервируемые нагрузки подключите к выходу. Перед включением проверьте по схеме конкретного устройства, что источники не могут оказаться соединены между собой.
Какая схема подключения АВР к генератору с автозапуском?
Она включает силовое переключение, контроль наличия основного питания, команду запуска генератора и подтверждение готовности резервного источника. Клеммы и алгоритм определяют по документации на АВР и генератор.
Как подключить генератор к дому через АВР?
Сначала выделите линии дома, которые должны работать от резерва. Затем подключите генератор к резервному вводу АВР, а эти линии — к его выходу, сохранив предусмотренную проектом защиту.
Какая схема подключения трехфазного генератора с АВР?
В схеме показывают раздельные трёхфазные вводы, выход к нагрузке, контроль фаз и решение по нейтрали. Распределение нагрузки по фазам и соответствие генератора потребителям проверяют для конкретного объекта.
Как подключить АВР к генератору с автозапуском?
Помимо силового ввода генератора, согласуйте управляющие цепи АВР с его интерфейсом запуска и сигналом готовности. Без проверки назначения контактов подключать автоматику нельзя.
Что передать для подготовки схемы
Для предметного подбора нужны схема действующего щита, данные генератора из его документации, список нагрузок для резервирования и сведения о месте установки оборудования. Отдельно укажите, требуется ли автоматический запуск или достаточно переключения питания после ручного пуска. По этим материалам можно определить границы поставки и перечень вопросов, которые требуется решить в проекте до монтажа.
Материалы по другим вопросам подбора оборудования доступны через RSS: Статьи enerq.ru. Для подключения генератора через АВР главным документом остаётся схема конкретной установки: она должна показывать силовые и управляющие цепи, защиту и состав нагрузок в обоих режимах питания.
