Раздел «Корпуса и комплектующие щитов» — это пустые оболочки и внутренние элементы для самостоятельной сборки низковольтных щитов и шкафов: корпуса (пустые корпуса щитов ЩМП), монтажные панели (монтажные панели) и шинные системы с изоляторами (шинные системы).
Что входит в раздел

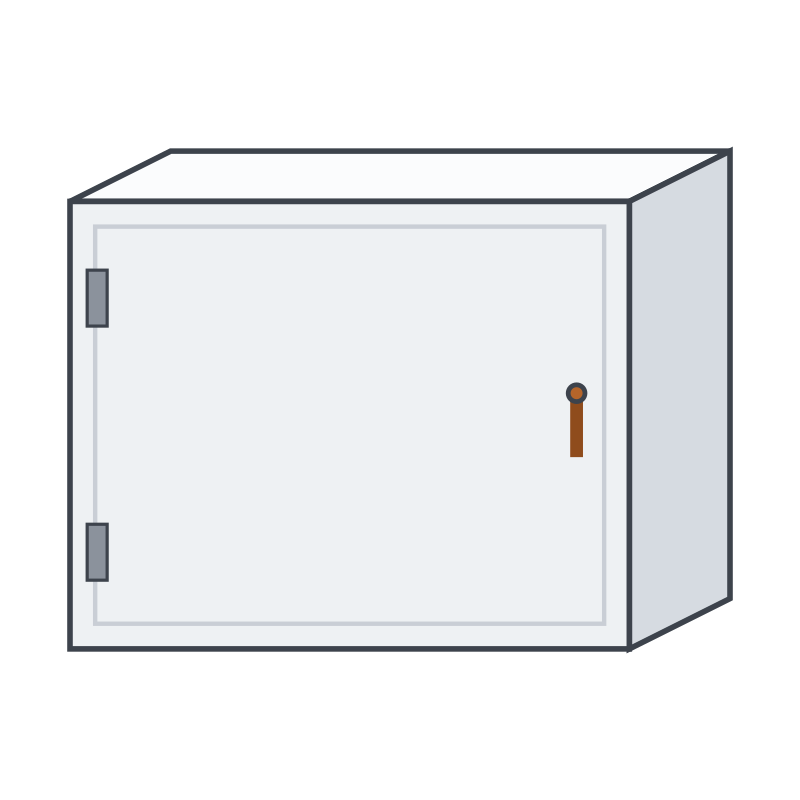

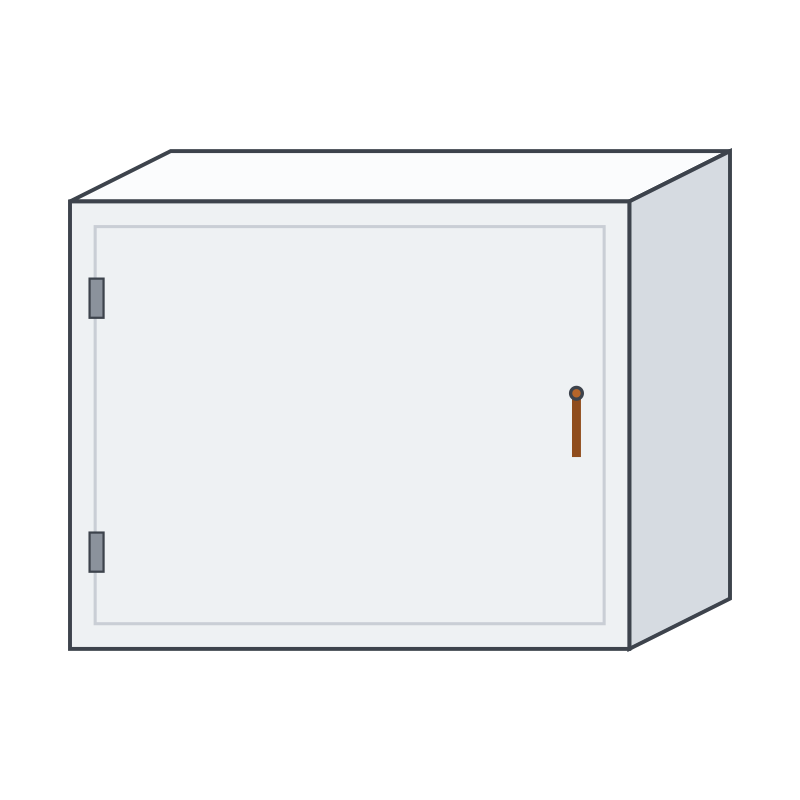

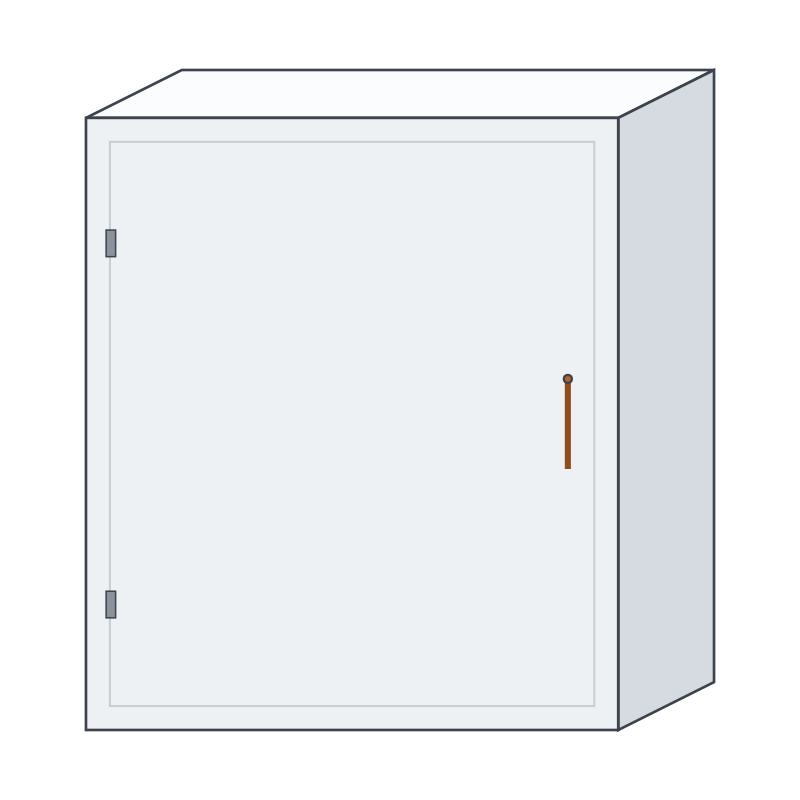

Пустые корпуса ЩМП
ЩМП — щит металлический пустой: оболочка без встроенной коммутационной аппаратуры, в которую затем монтируют автоматические выключатели, шины и другие компоненты по проекту. Корпуса различаются материалом (металл, пластик), способом установки (навесной, встраиваемый) и степенью защиты оболочки — от IP20 для сухих помещений до IP66 для открытых площадок и запылённых производств. Отдельно выделены боксы навесные — компактные корпуса малых габаритов.

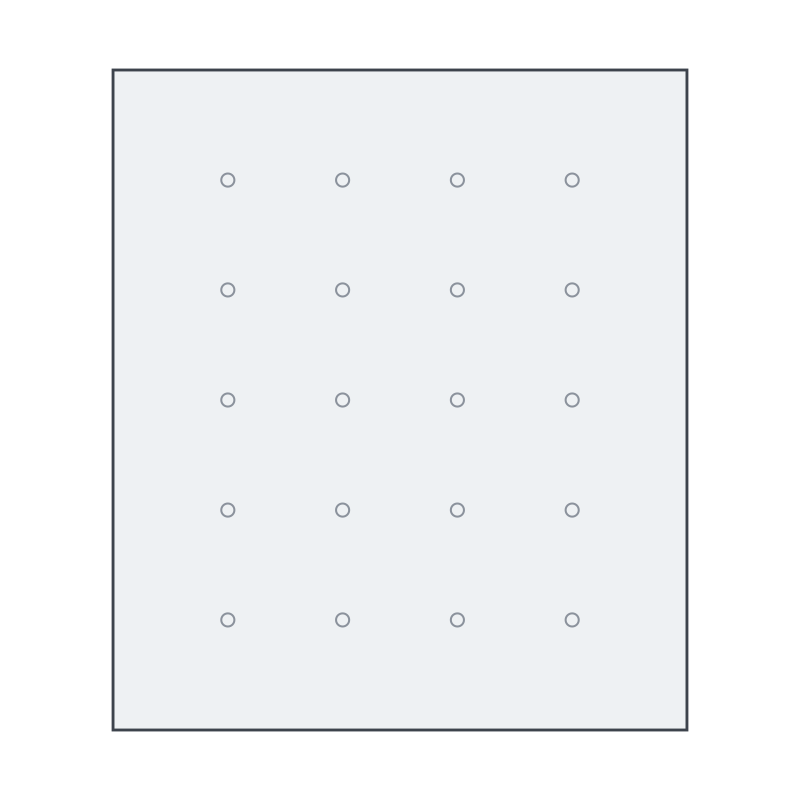

Монтажные панели
Монтажная панель — это внутренняя плата (обычно перфорированная или монтажная DIN-рейка на основании), на которую крепятся аппараты внутри корпуса. Панель подбирается по размерам корпуса, в который она устанавливается.
Шинные системы и изоляторы

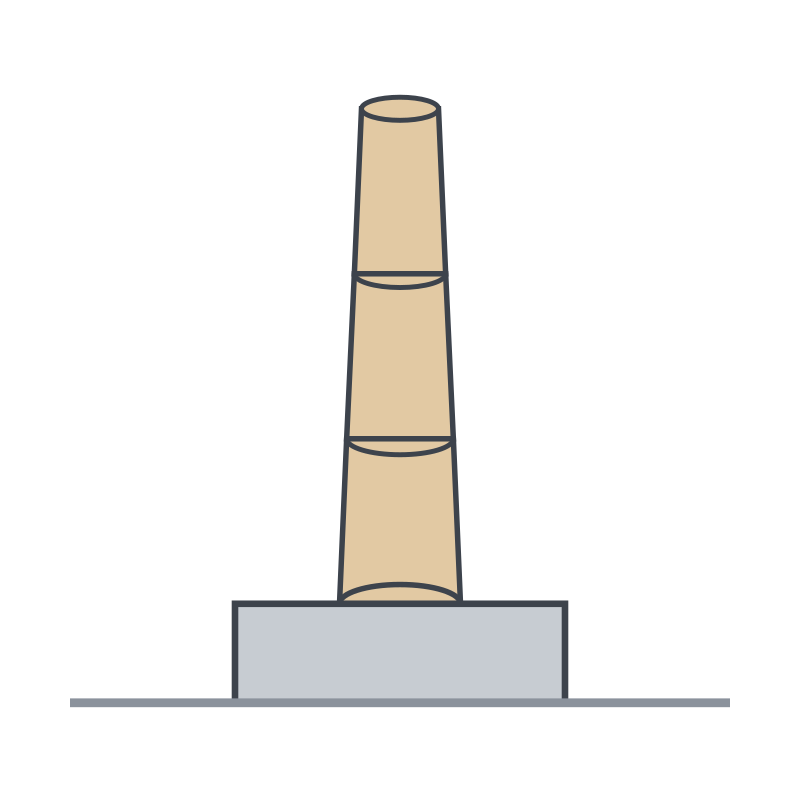

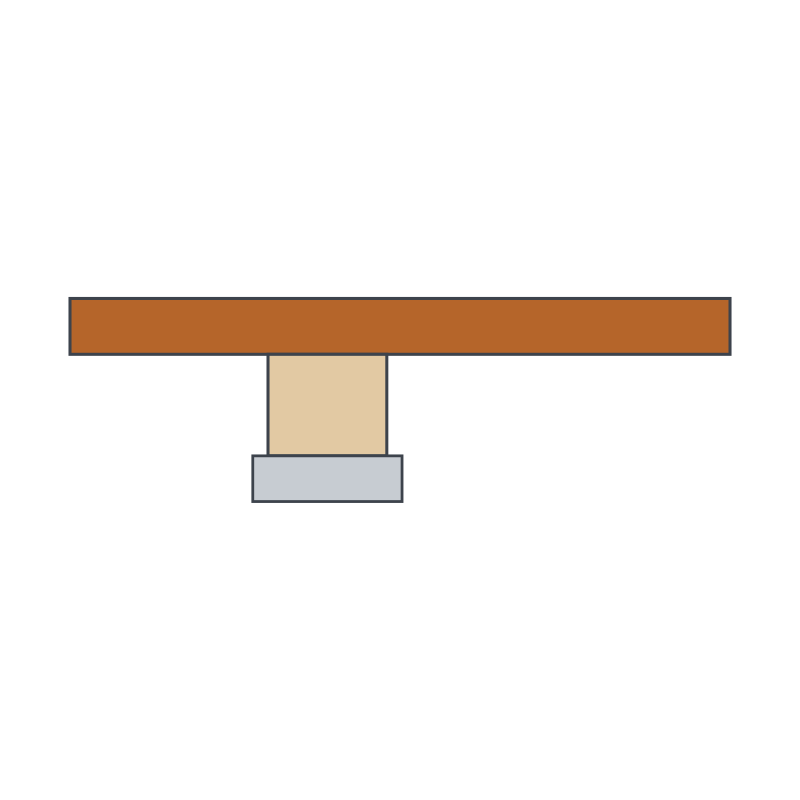

Шинная система — комплект токопроводящих шин и держателей для распределения тока внутри щита или ячейки. Опорные изоляторы крепят шины к корпусу и обеспечивают электрическую изоляцию между шиной и заземлённым металлом оболочки, рассчитываются по номинальному напряжению и механической нагрузке от шины.
Как выбрать
- Материал корпуса: металлический — для механически нагруженных условий и повышенных требований к прочности, пластиковый — там, где важна коррозионная стойкость и диэлектрические свойства оболочки.
- Способ установки — навесной или встраиваемый — под готовую нишу или открытый монтаж на стене.
- Габариты корпуса — по числу и типоразмеру модульных аппаратов, которые планируется установить внутри, с запасом на будущее расширение.
- Степень защиты IP — по условиям помещения или открытой установки: от IP20 (сухое помещение) до IP66 (пыль, струи воды, открытая площадка).
- Опорный изолятор — по номинальному напряжению шинной системы и сечению/массе шины, которую он удерживает.
Готовые щиты со встроенной аппаратурой (без самостоятельной сборки) — в разделе НКУ и щитовое оборудование 0,4 кВ, раздел щиты ЩРН/ЩРВ в частности.
