Расшифровка трансформатора ТМГ указывает на масляное герметичное силовое исполнение. При подборе нужно дополнительно проверить серию, номинальную мощность, сочетание напряжений, схему соединения и климатическое исполнение, если они указаны в маркировке модели.
Запросить подбор трансформатора

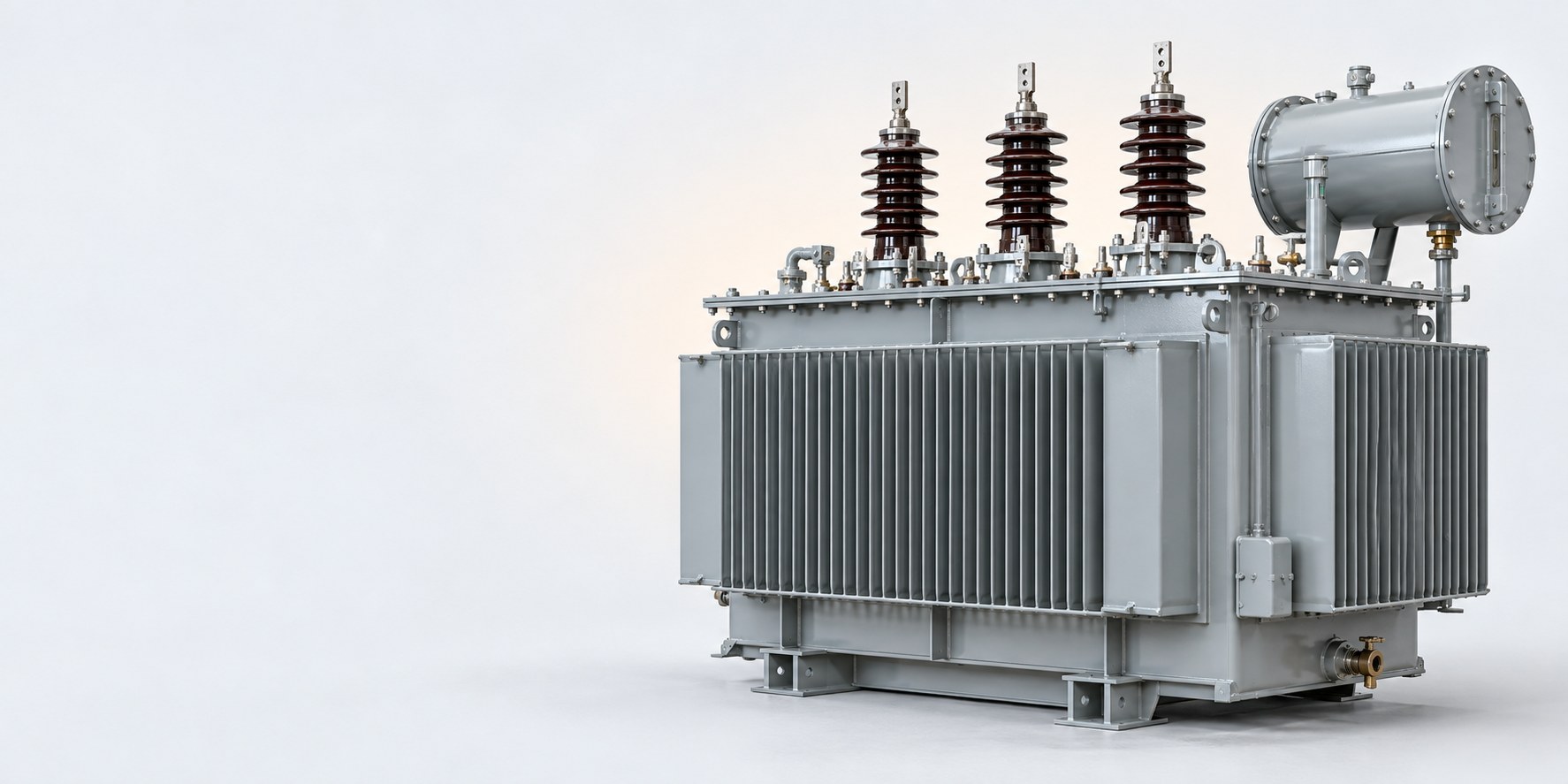

ТМГ: расшифровка трансформатора
Обозначение ТМГ нельзя рассматривать отдельно от всей маркировки. Само сокращение задаёт базовый тип изделия, а последующие символы и цифры помогают отличить одну модель от другой. Для закупки этого недостаточно: необходимо сопоставить обозначение с требуемой мощностью и напряжением сети.
В каталоге рядом с ТМГ представлены несколько серий масляных силовых трансформаторов. В частности, доступны ТМГСУ и ТМГСУ11, а также отдельные позиции серий ТМЭГ и ТМБГ. Поэтому при чтении маркировки важно не заменять одну серию другой и не переносить характеристики одной группы на другую.
Практический порядок проверки простой. Сначала фиксируют буквенную часть, затем числовое значение мощности, после этого смотрят напряжения и дополнительные обозначения. Если в карточке указаны схема соединения У/Ун-0 или климатическое исполнение УХЛ1, эти данные также включают в заявку и спецификацию.
Что обозначает ТМГ в наименовании
ТМГ относится к масляным герметичным силовым трансформаторам. Это базовое обозначение, по которому изделие относят к соответствующей группе каталога. Полная характеристика формируется не только буквами ТМГ, но и всеми последующими элементами маркировки.
При сравнении предложений нельзя ориентироваться только на совпадение первых трёх букв. Например, в каталоге присутствуют ТМГСУ и ТМГСУ11. Названия близки, однако серия должна быть указана точно, поскольку именно она используется для идентификации конкретного исполнения.
Отдельно следует учитывать серии ТМЭГ и ТМБГ. Они находятся в том же разделе силового оборудования, но не являются вариантами написания ТМГСУ. Для ТМЭГ в каталоге указаны мощности 40, 63, 100, 160 и 250 кВА. Для ТМБГ указаны позиции 250/6 и ТМБГ11-400/6.
Почему важна полная маркировка
Неполная запись создаёт риск ошибки на этапе запроса и согласования. Запись «трансформатор ТМГ» не сообщает, нужна ли модель на 6/0,4 или 10/0,4 кВ, какая требуется мощность и какое дополнительное исполнение предусмотрено.
Для предварительного обращения достаточно указать известные параметры, но в итоговой спецификации лучше использовать полное обозначение из каталога. Если часть данных отсутствует, её следует уточнить до заказа. Это особенно важно, когда в проекте встречаются несколько мощностей или два варианта первичного напряжения.
Для общего просмотра номенклатуры используется раздел Трансформаторы. В нём удобно перейти к нужной группе, а затем сопоставить обозначение модели с техническими данными карточки.
Трансформатор ТМГ: расшифровка аббревиатуры и серий
Аббревиатура помогает определить группу оборудования, но серия уточняет конкретное исполнение. В имеющейся номенклатуре встречаются ТМГСУ, ТМГСУ11, ТМЭГ, ТМБГ и ТМБГ11. Эти обозначения нужно переписывать без сокращений и перестановок.
| Серия или обозначение | Мощность | Напряжение или сочетание напряжений |
|---|---|---|
| ТМГСУ | 25, 40, 63, 100, 160, 250 кВА | 6/0,4 и 10/0,4 кВ |
| ТМГСУ11 | 25, 40, 63, 100, 160, 250 кВА | в опорных данных отдельно не указано |
| ТМЭГ | 40, 63, 100, 160, 250 кВА | в опорных данных отдельно не указано |
| ТМБГ | 250/6 | обозначение приведено в каталоге |
| ТМБГ11 | 400/6 | обозначение приведено в каталоге |
Таблица показывает границы доступных сведений. Для ТМГСУ одновременно указаны ряд мощностей и два сочетания напряжений. Для ТМЭГ приведён ряд мощностей без отдельного указания напряжения в переданных данных. Для ТМБГ числовая запись дана непосредственно как часть обозначения: 250/6 и ТМБГ11-400/6.
Из этого следует важное правило: нельзя автоматически приписывать одинаковые параметры всем сериям. Если в техническом задании указано 10/0,4 кВ, это подтверждённо относится к выпускаемым ТМГСУ. Для другой серии нужно проверять конкретную карточку или запрашивать подтверждение.
Чем отличаются ТМГСУ и ТМГСУ11
В каталоге выделены две близкие серии: ТМГСУ и ТМГСУ11. Обе представлены в диапазоне мощностей 25, 40, 63, 100, 160 и 250 кВА согласно переданным данным. При этом наличие одинаковых значений мощности не означает, что серии взаимозаменяемы по всем параметрам.
При сравнении нужно зафиксировать не только номинал, но и точное обозначение серии. Если заказчик указывает ТМГСУ11, заменять его на ТМГСУ без согласования нельзя. В заявке также следует привести нужное сочетание напряжений, поскольку для ТМГСУ в каталоге предусмотрены 6/0,4 и 10/0,4 кВ.
Климатическое исполнение и схема соединения проверяются отдельно. Для ряда моделей в каталоге указаны УХЛ1 и У/Ун-0, однако эти обозначения не следует автоматически распространять на каждую позицию серии.
Серии ТМЭГ и ТМБГ в каталоге
ТМЭГ и ТМБГ следует рассматривать как самостоятельные обозначения. В разделе присутствуют ТМЭГ мощностью 40, 63, 100, 160 и 250 кВА. По ТМБГ указаны две позиции: ТМБГ 250/6 и ТМБГ11-400/6.
Числовая часть у ТМБГ записана иначе, чем перечень мощностей у ТМГСУ. Поэтому при разборе заявки нельзя без проверки считать все цифры одинаково оформленными. Нужно сохранить исходную запись и уточнить, какие параметры за ней закреплены в карточке изделия.
Для выбора между сериями полезно составить короткую сравнительную ведомость: обозначение, мощность, напряжение, схема соединения, климатическое исполнение и количество изделий. Такой формат снижает риск ошибки при передаче данных между проектировщиком, снабжением и поставщиком.
Масляные силовые позиции собраны в разделе Силовые масляные трансформаторы. Измерительные изделия относятся к другой группе: их каталог находится в разделе Трансформаторы тока.
Обозначения мощности, напряжения и исполнения
Цифры и дополнительные символы в маркировке нужно читать в связке с названием серии. Мощность показывает номинал изделия, напряжения — стороны и их сочетание, а буквенно-цифровые дополнения могут отличать исполнение. При этом расшифровка должна опираться на данные конкретной карточки, а не на предположение по похожему названию.
Как обозначается мощность
В номенклатуре ТМГСУ и ТМГСУ11 представлены значения 25, 40, 63, 100, 160 и 250 кВА. Это перечень доступных в каталоге номиналов для указанных серий. Для ТМЭГ приведены значения 40, 63, 100, 160 и 250 кВА.
Мощность следует указывать точно, без округления до соседнего значения. Если в расчёте требуется 100 кВА, нельзя заменять его на 160 кВА только потому, что такая позиция также есть в каталоге. Подбор выполняют по расчёту нагрузки и условиям проекта.
При выборе номинала можно использовать материал Как выбрать силовой трансформатор и рассчитать мощность. Он помогает отделить задачу расчёта мощности от задачи расшифровки маркировки.
Как читать напряжение
Для ТМГСУ в каталоге указаны сочетания 6/0,4 и 10/0,4 кВ. Запись нужно переносить в заявку именно в таком виде, поскольку выбор между двумя вариантами связан с параметрами сети. Нельзя считать, что любой трансформатор этой серии автоматически подходит для обоих сочетаний.
В обозначениях ТМБГ встречаются записи 250/6 и ТМБГ11-400/6. Эти данные приведены как элементы названия соответствующих позиций. При оформлении запроса необходимо уточнить, как числовая запись представлена в карточке и какие параметры требуются проектом.
Если в исходной документации указано только одно напряжение, этого может быть недостаточно для окончательного подбора. Нужно проверить полное сочетание, серию и мощность. При отсутствии данных лучше направить поставщику запрос с приложением исходной маркировки.
Схема соединения и климатическое исполнение
Для ряда моделей указана схема соединения У/Ун-0. Это обозначение необходимо сохранять в спецификации, если оно присутствует в выбранной карточке. Распространять его на все изделия без подтверждения нельзя, поскольку в исходных данных оно относится только к ряду моделей.
Также для ряда моделей указано климатическое исполнение УХЛ1. При подборе его сопоставляют с условиями размещения оборудования и требованиями проекта. Если климатическое исполнение не приведено в заявке, его нужно уточнить до согласования поставки.
Таким образом, запись маркировки должна включать не только серию и номинал. Для точного выбора проверяют мощность, сочетание напряжений, схему соединения и климатическое исполнение. Наличие каждого параметра подтверждают по конкретной позиции.
Получить расчёт и уточнить исполнение
Как выбрать трансформатор по маркировке
Выбор начинают с технического задания. В нём фиксируют требуемую серию или допустимую группу, мощность, сочетание напряжений, схему соединения и климатическое исполнение. Если часть параметров неизвестна, это отмечают отдельно, чтобы не подменять отсутствие данных предположениями.
Проверка исходных требований
Первый шаг — определить, относится ли задача к силовому масляному трансформатору. После этого уточняют, нужна ли серия ТМГСУ, ТМГСУ11, ТМЭГ или ТМБГ. Название из проекта переписывают полностью, включая цифры и дополнительные символы.
Второй шаг — проверить мощность. Для ТМГСУ и ТМГСУ11 в каталоге доступны 25, 40, 63, 100, 160 и 250 кВА. Для ТМЭГ доступны 40, 63, 100, 160 и 250 кВА. Для ТМБГ в переданных данных указаны позиции 250/6 и ТМБГ11-400/6.
Третий шаг — сверить напряжение. Для ТМГСУ проверяют одно из двух сочетаний: 6/0,4 или 10/0,4 кВ. Если проект содержит другое значение, его нельзя заменять ближайшим без технического согласования.
Проверка карточки и заявки
После предварительного выбора сверяют карточку товара и заявку построчно. В таблице удобно разместить пять граф: серия, мощность, напряжение, схема соединения, климатическое исполнение. В шестой графе можно указать количество, если его требует закупочная ведомость.
Отдельно проверяют написание У/Ун-0 и УХЛ1, когда эти данные указаны для выбранной модели. Даже небольшое расхождение в обозначении может привести к повторному согласованию. Поэтому в переписке лучше использовать точное название из каталога.
Для выбора комплектной трансформаторной подстанции полезна соседняя статья Как выбрать КТП: тип, мощность, схема. Трансформатор и КТП нельзя смешивать в одной позиции заказа: это связанные, но разные элементы задачи.
Что указать в запросе поставщику
В запросе указывают назначение оборудования, нужную серию, мощность, сочетание напряжений и известные дополнительные обозначения. Если требуется ТМГСУ, отдельно пишут, нужен вариант 6/0,4 или 10/0,4 кВ. При наличии в проекте схемы У/Ун-0 и исполнения УХЛ1 их также включают в заявку.
Если заказчик выбирает между несколькими сериями, полезно попросить сравнительный ответ по каждой позиции. В нём должны быть раздельно указаны серия, мощность, напряжение и дополнительные характеристики. Это позволит исключить замену ТМГСУ на ТМГСУ11 или перенос параметров ТМЭГ и ТМБГ на другую группу.
Окончательное решение принимают после проверки технических данных. Статья помогает расшифровать обозначение и подготовить исходную информацию, но не заменяет согласование конкретной модели по проекту.
Частые вопросы
Что означает расшифровка аббревиатуры ТМГ?
ТМГ используют как обозначение масляного герметичного силового трансформатора. Точную серию, мощность и исполнение определяют по полной маркировке модели.
Как читать маркировку трансформатора ТМГ?
Сначала смотрят серию и номинальную мощность, затем сочетание напряжений. Дополнительные обозначения проверяют по карточке выбранного изделия.
Какие мощности есть у трансформаторов ТМГСУ?
В каталоге представлены модели ТМГСУ мощностью 25, 40, 63, 100, 160 и 250 кВА. Такой же ряд указан для ТМГСУ11.
Для каких напряжений выпускаются ТМГСУ?
Для ТМГСУ указаны сочетания 6/0,4 и 10/0,4 кВ. Нужный вариант выбирают по параметрам сети и подтверждают в заявке.
Что означают У/Ун-0 и УХЛ1 в маркировке?
В каталоге эти обозначения приведены для ряда моделей: У/Ун-0 — схема соединения, УХЛ1 — климатическое исполнение. Их наличие проверяют у конкретной позиции.
