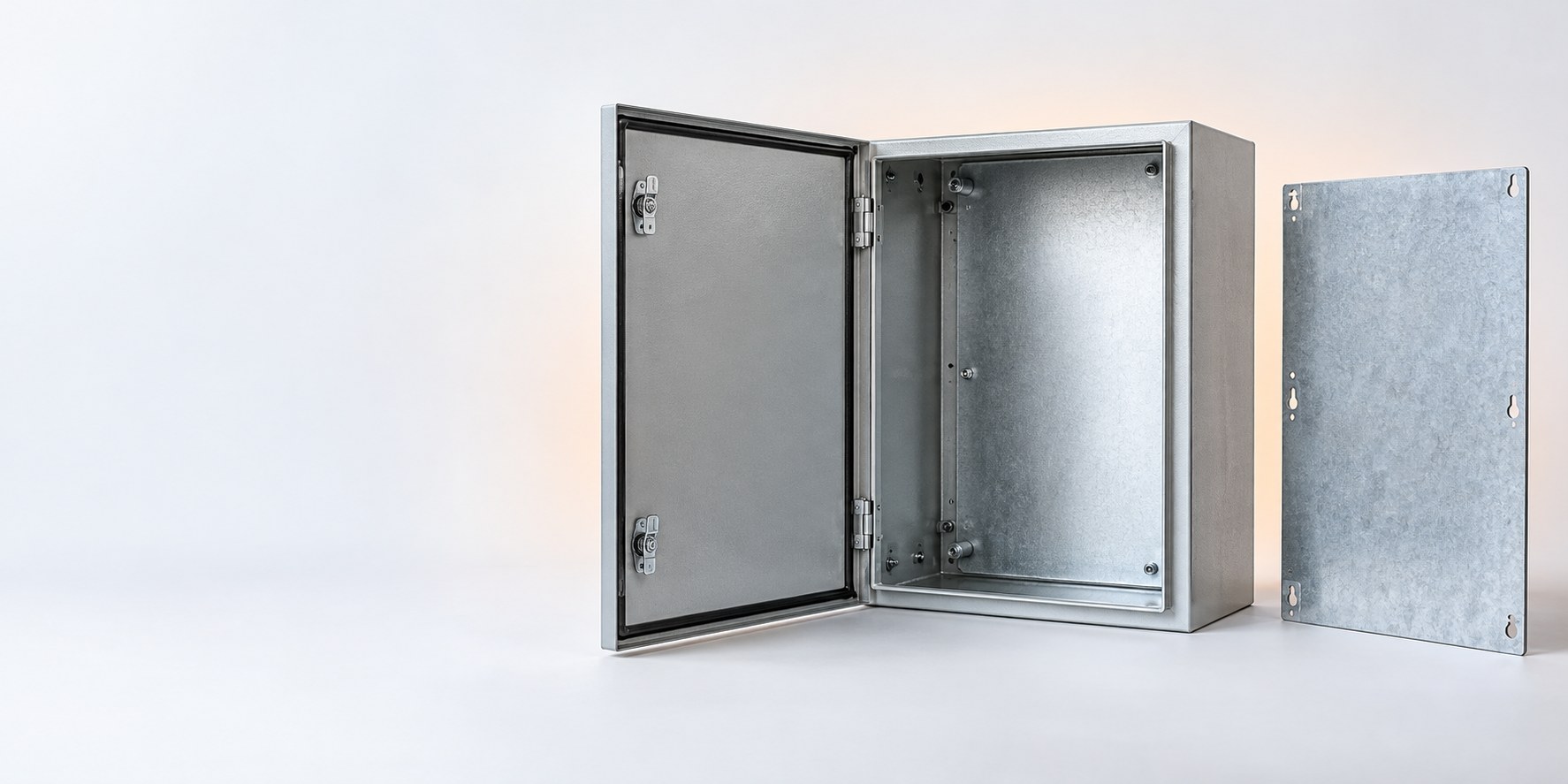

Монтажная панель — основание для крепления оборудования внутри щита. Чтобы подобрать её вместе с корпусом, сначала определите доступные габариты, способ установки и требуемую степень защиты, а затем отдельно проверьте совместимость панели и её наличие в комплекте: по названиям перечисленных корпусов комплектность не установлена.
Как выбрать корпус по размерам
Подбор начинайте не с обозначения корпуса, а с перечня того, что должно разместиться внутри. Запишите оборудование, его габариты, предполагаемое положение и места подключения. Отдельно отметьте, с какой стороны будут подходить проводники и где потребуется доступ при обслуживании. Эти сведения позволяют оценить, достаточно ли пространства для размещения, крепления и дальнейшей работы. Наружный размер корпуса сам по себе не показывает, какая площадь останется для оборудования после установки панели.
Затем сопоставьте схему размещения с доступным местом на объекте. Проверьте не только ширину и высоту, но и глубину: она влияет на расположение оборудования и возможность закрыть дверцу после подключения. Учитывайте также пространство перед корпусом для открывания и обслуживания. Если щит планируется установить в нише, размеры проёма и условия крепления нужно проверить до заказа, а не после получения изделия.
В приведённых данных точные габариты есть только для металлического корпуса IEK TITAN 5 ЩРн-96: 710×570×140 мм. Эти цифры относятся к корпусу; размеры его полезной зоны и параметры панели в опорных данных не приведены. Использовать наружные габариты как готовый ответ о совместимости оборудования нельзя. Если размеры других позиций нужны для сравнения, запросите их характеристики у поставщика и сверяйте одинаковые параметры между собой.
Щит с монтажной панелью: состав поставки
Формулировка запроса описывает ожидаемый результат, но не подтверждает состав конкретной товарной позиции. В названиях перечисленных корпусов наличие панели в комплекте не указано. Поэтому корпус и основание для крепления оборудования следует проверять как отдельные элементы заказа, даже если их предполагается использовать вместе. Это помогает избежать ситуации, когда корпус подходит по месту установки и степени защиты, но для сборки требуется дополнительно подобрать внутреннюю деталь.
При проверке комплектации попросите указать, входит ли панель в выбранную позицию, можно ли заказать её отдельно и для какого корпуса она предназначена. Если панель подбирается отдельно, важны не только её общие размеры. Нужно подтвердить совпадение мест крепления, положение внутри корпуса и достаточное пространство для оборудования. Сходное название или близкие наружные габариты двух корпусов не доказывают, что одна и та же внутренняя деталь подходит к обоим.
Разделы Корпуса и комплектующие щитов и Монтажные панели полезно просматривать совместно. Первый помогает определить требуемый тип корпуса, второй — выделить панель как самостоятельный предмет проверки. Итоговую совместимость и фактический состав поставки подтверждайте для выбранных позиций, а не для группы товаров в целом.
Навесное и встраиваемое исполнение
Способ установки определяйте по месту монтажа. Для навесного корпуса необходимо оценить поверхность крепления, положение щита относительно соседнего оборудования и доступ к дверце. Для встраиваемого исполнения прежде всего проверьте подготовленное место установки и возможность разместить корпус без конфликта с окружающими конструкциями. Выбирать между этими вариантами только по привычному обозначению щита неправильно: сначала нужны условия объекта, затем подходящее исполнение.
В опорном списке навесными названы шкафы ABB ComfortLine B37 и B38, а также корпуса Декада ЩРН. Встраиваемые корпуса IEK КМПв указаны с металлической дверцей. Эти сведения позволяют различить позиции по способу размещения или указанному элементу конструкции, но не заменяют проверку конкретных размеров и комплектации. Например, упоминание металлической дверцы не сообщает, какая панель предусмотрена внутри и предусмотрена ли она вообще.
Если на объекте ещё не определено место крепления, зафиксируйте оба допустимых варианта до подбора товара. После выбора способа установки сверяйте наружные габариты, доступ для обслуживания и степень защиты. Затем переходите к внутренней компоновке. Такой порядок сокращает риск подобрать подходящую панель для корпуса, который нельзя установить в запланированном месте.
Степень защиты IP и условия размещения
Степень защиты выбирайте по условиям, в которых будет находиться корпус. Для сравнения используйте значение IP, указанное именно для рассматриваемой позиции. Не переносите характеристику одного изделия на соседнее по серии, размеру или внешнему виду. Если условия размещения требуют определённого уровня защиты, зафиксируйте это требование до выбора корпуса и проверяйте его вместе со способом установки и габаритами.
По имеющимся данным навесные шкафы ABB ComfortLine B37 и B38 имеют IP44. Металлический корпус IEK TITAN 5 ЩРн-96 имеет IP54. Среди навесных корпусов Декада ЩРН в списке есть позиции с IP31 и IP54. Для встраиваемых корпусов IEK КМПв степень защиты в опорных фактах не указана. Отсутствие значения здесь не следует заменять предположением на основе дверцы, материала или способа монтажа.
Запрос на щит с панелью и IP66 требует отдельной проверки ассортимента: среди приведённых характеристик значение IP66 отсутствует. Нельзя обозначить перечисленные изделия как соответствующие этому запросу без подтверждающих данных. При подборе сообщите поставщику требуемую степень защиты, тип установки и ограничения по размерам. После выбора подходящего корпуса снова проверьте панель: значение IP отвечает на вопрос о корпусе, но не подтверждает наличие внутреннего основания в поставке.
Сравнение корпусов по известным характеристикам
Таблица ниже содержит только сведения из опорного списка. Пустые данные не дополнены по аналогии с другими позициями: для закупки такая граница между известным и требующим уточнения важнее внешне полного сравнения. Если параметр не приведён, его нужно проверить перед оформлением заказа.
| Позиция | Известное исполнение | Размеры корпуса | Степень защиты | Панель в комплекте |
|---|---|---|---|---|
| ABB ComfortLine B37 и B38 | Навесные шкафы | Не указаны | IP44 | В названиях не указана |
| IEK TITAN 5 ЩРн-96 | Металлический корпус | 710×570×140 мм | IP54 | В названии не указана |
| Декада ЩРН | Навесные корпуса | Не указаны | IP31 и IP54 в списке | В названиях не указана |
| IEK КМПв | Встраиваемые корпуса с металлической дверцей | Не указаны | Не указана | В названиях не указана |
Таблица не означает, что все перечисленные корпуса имеют одинаковое внутреннее устройство. Она также не позволяет выбрать панель по одной лишь степени защиты. Используйте её для предварительного отбора: исключите неподходящий способ установки, сравните известные значения IP и выделите недостающие данные. Для позиции Декада ЩРН важно уточнить значение IP у конкретного выбираемого корпуса, поскольку в списке представлены разные варианты. Для IEK TITAN 5 ЩРн-96 известные наружные размеры позволяют начать проверку места установки, но не завершают проверку внутренней компоновки.
Запросить подбор корпуса и панели
ЩМП с монтажной панелью: проверка совместимости
Если в заявке указан ЩМП, разделите проверку на две части: параметры пустого корпуса и параметры панели. Для корпуса нужны способ установки, наружные габариты, требуемая степень защиты и условия доступа к оборудованию. Для панели — подтверждение, что она предназначена для выбранного корпуса и обеспечивает нужное размещение. Наличие слов «щит» или «корпус» в названии товарной группы не устанавливает состав поставки.
При работе с каталогом можно начать с раздела Пустые корпуса щитов (ЩМП). После предварительного выбора корпуса составьте перечень недостающих сведений. Если оборудование ещё не скомпоновано, приложите хотя бы его список и ограничения по расположению. Если схема уже подготовлена, сопоставляйте её с полезным пространством и местами крепления, а не только с наружными размерами. Перед заказом попросите подтвердить, можно ли установить выбранную панель в выбранный корпус без предположений о взаимозаменяемости деталей.
Одинаковый порядок проверки применим и к запросу «щит с монтажной панелью ЩМП». Он не требует считать панель уже включённой в товар. В документах на закупку лучше отдельно записать корпус и требование к панели либо прямо указать необходимость подтверждения комплекта. Тогда при согласовании будет понятно, какой элемент отсутствует в предложении, если поставщик указывает только корпус.
Материал панели и внутренняя компоновка
Запрос на пластиковую панель нельзя закрыть подбором любого подходящего по размеру корпуса. Материал внутреннего основания — самостоятельное условие. В приведённых характеристиках материал панелей для перечисленных корпусов не указан; металлический корпус IEK TITAN 5 ЩРн-96 и металлическая дверца IEK КМПв не сообщают, из чего изготовлена совместимая панель. Уточняйте материал именно требуемой детали, а не соседних элементов конструкции.
Для внутренней компоновки подготовьте перечень оборудования и отметьте, что должно крепиться на панели. Разделите позиции по предполагаемому расположению, укажите зоны подключения и необходимость доступа после сборки. Затем попросите проверить, подходит ли панель по размерам и креплению к выбранному корпусу. Если материал принципиален, включите его в запрос вместе с требованием к совместимости. Это точнее, чем искать совпадение только по слову «пластиковая».
Не стоит считать полезную площадь панели равной ширине и высоте корпуса. Между наружным размером изделия и пространством для крепления оборудования есть конструктивные различия, которые необходимо проверить для конкретной позиции. Когда точные внутренние размеры не предоставлены, окончательное решение о размещении принимать рано. На этом этапе допустимо определить круг подходящих корпусов и подготовить вопросы поставщику, но не подтверждать компоновку без исходных данных.
Что указать в заявке на подбор
Заявка должна позволять проверить корпус и панель без догадок. Укажите место установки, навесное или встраиваемое исполнение, ограничения по наружным размерам и требуемую степень защиты. Добавьте перечень оборудования и схему его расположения, если она уже есть. Отдельной строкой сформулируйте вопрос о наличии панели в комплекте. Если её нужно поставить отдельно, запросите подтверждение совместимости с выбранным корпусом.
- Условия размещения и допустимый способ установки.
- Предельные наружные габариты и требования к доступу.
- Необходимая степень защиты корпуса.
- Перечень оборудования для размещения внутри.
- Требования к материалу панели, если он задан.
- Подтверждение состава поставки корпуса и панели.
Не объединяйте эти пункты в одну общую фразу «нужен шкаф с панелью». Такая формулировка не показывает, что именно следует проверить. Например, подходящий по размерам навесной корпус может не отвечать требованию к IP, а корпус с нужным IP может оказаться неподходящим по способу установки. Даже после выбора корпуса останется вопрос о внутреннем основании. Последовательная проверка помогает выявить расхождение до оформления заказа.
Если щит подбирается в составе более крупного объекта, полезно отделять требования к корпусу от требований к другому оборудованию. Для смежных задач на сайте есть материалы ТМГ расшифровка трансформатора: маркировка и Как выбрать КТП: тип, мощность, схема. Эти вопросы рассматриваются отдельно и не заменяют проверки размеров, IP и комплектации выбранного корпуса щита.
Частые вопросы
Как выбрать щит с монтажной панелью?
Начните с места установки, допустимых габаритов и требуемой степени защиты. Затем сопоставьте оборудование с внутренним пространством и отдельно подтвердите наличие совместимой панели: названия перечисленных корпусов не сообщают, входит ли она в комплект.
Чем отличается ЩМП с монтажной панелью?
В таком запросе указаны и корпус, и основание для крепления оборудования. Для конкретной товарной позиции нужно проверить состав поставки: панель может требовать отдельного подбора, а по представленным названиям её наличие не подтверждено.
Как подобрать щит с монтажной панелью IP66?
Сначала запросите корпус с подтверждённой требуемой степенью защиты, затем проверьте его размеры, исполнение и панель. Среди приведённых в статье характеристик IP66 нет, поэтому относить это значение к перечисленным корпусам нельзя.
Подойдёт ли пластиковая монтажная панель?
Решение зависит от выбранного корпуса, способа крепления и размещаемого оборудования. Материал совместимых панелей в опорных сведениях не указан, поэтому подходящую позицию нужно проверять отдельно.
Что проверить, если нужен щит с монтажной панелью навесной?
Уточните место крепления, свободное пространство для корпуса и обслуживания, наружные габариты и требуемый IP. После выбора навесного исполнения подтвердите размеры и наличие панели для конкретной позиции.
Порядок окончательной проверки
Перед оформлением заказа ещё раз сопоставьте заявку с выбранной позицией. Убедитесь, что способ установки соответствует месту монтажа, известные габариты подходят под ограничения объекта, а значение IP подтверждено для конкретного корпуса. Затем проверьте внутреннюю компоновку и состав поставки. Если хотя бы один из этих параметров отсутствует в доступном описании, отметьте его как вопрос к поставщику, а не заменяйте предположением.
Для перечисленных корпусов особенно важно не выводить наличие панели из названия. Подтверждение должно относиться к выбранному изделию и выбранной внутренней детали. Так корпус и панель можно согласовать как совместимые части заказа, не смешивая известные характеристики с теми, которые ещё предстоит уточнить.
