Монтажные панели — внутренние основания для крепления модульных автоматических выключателей, DIN-рейки, клеммных блоков и другой коммутационной аппаратуры внутри пустого корпуса щита. В каталоге отдельно представлено исполнение монтажные панели для щитов IP65.
Зачем нужна монтажная панель
Пустой корпус щита (ЩМП, бокс навесной) сам по себе не содержит основания для фиксации аппаратуры — модульные автоматические выключатели крепятся на DIN-рейку, а DIN-рейка в свою очередь закрепляется на монтажной панели, которая устанавливается внутрь корпуса. Панель подбирается по внутренним размерам конкретного корпуса, в который она будет установлена, и по числу посадочных мест, необходимых для планируемой схемы щита.
Исполнение IP65
Панели исполнения IP65 рассчитаны на установку в корпусах, предназначенных для эксплуатации на открытых площадках или в запылённых и влажных производственных помещениях — сама панель и крепёж выполнены из материалов, устойчивых к этим условиям, в комплекте с корпусом соответствующей степени защиты.
Виды панелей

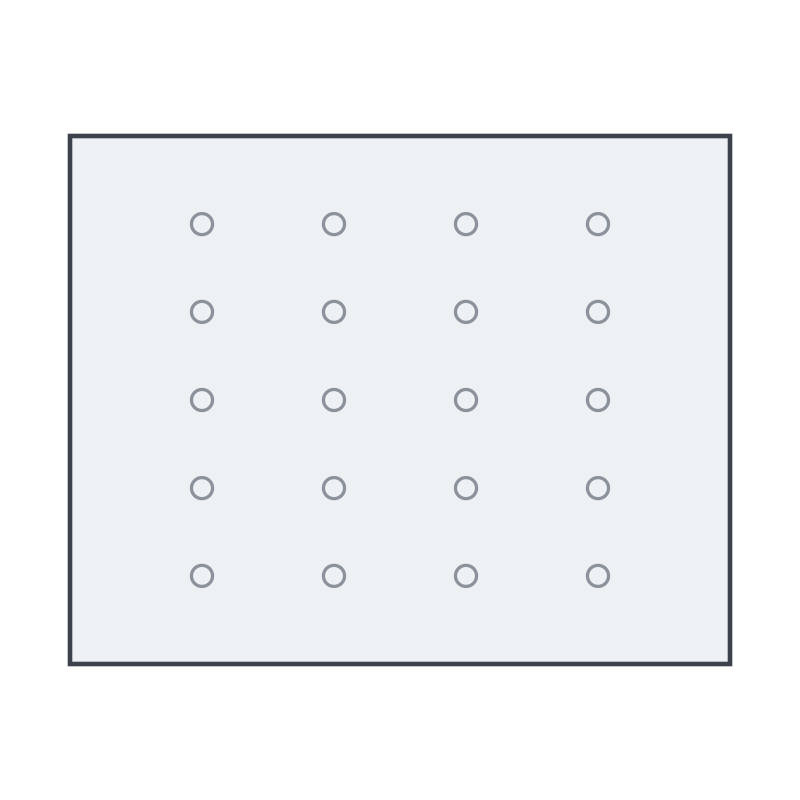

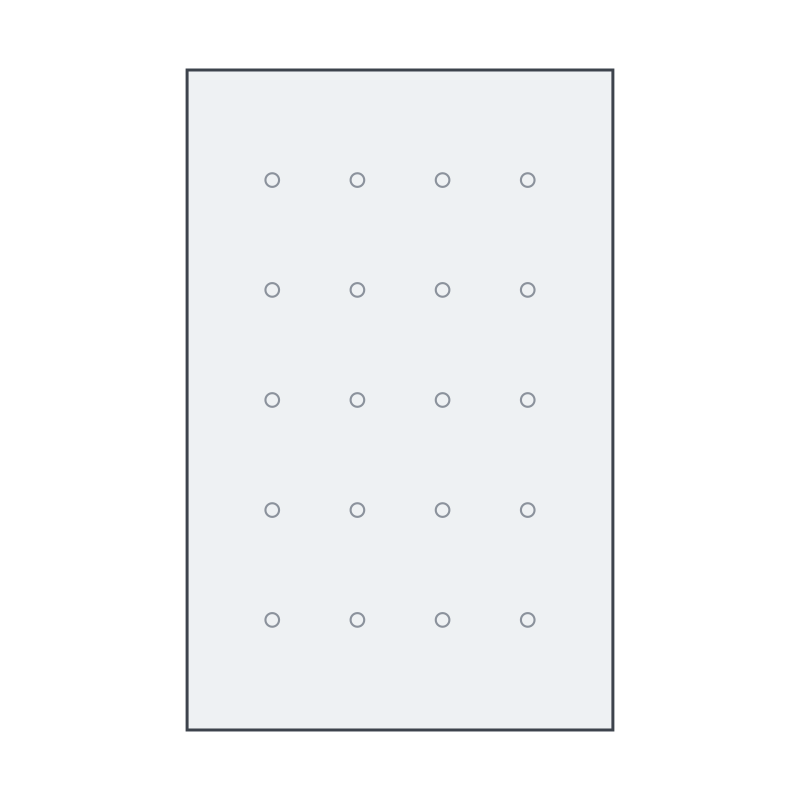

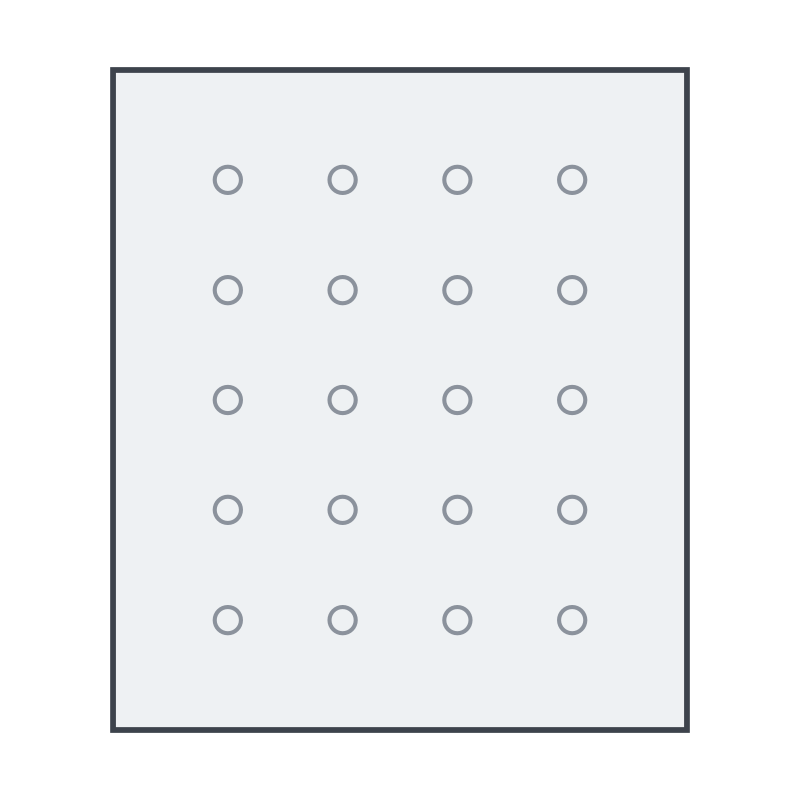

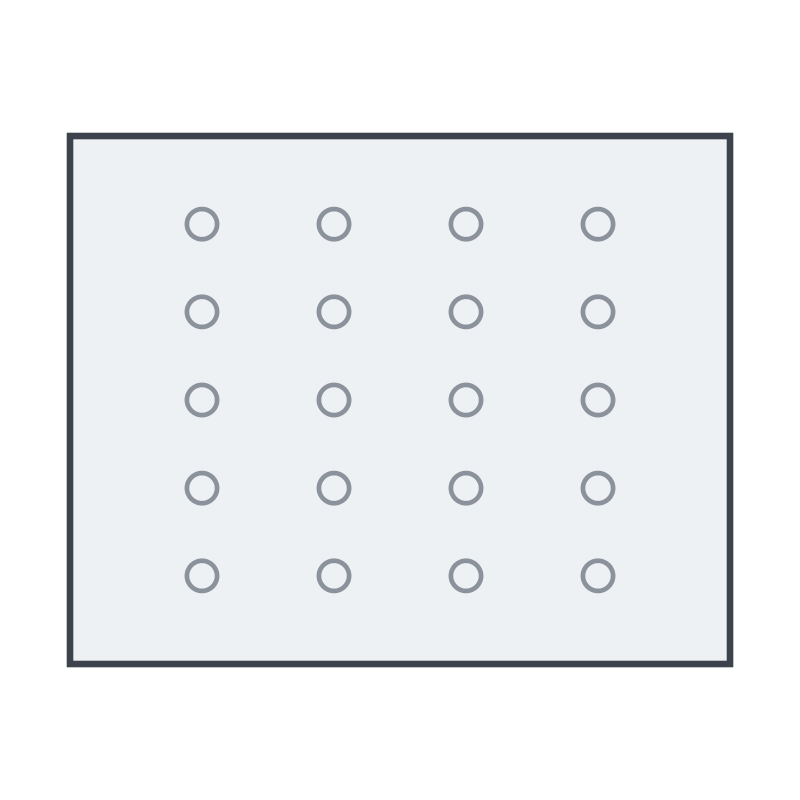

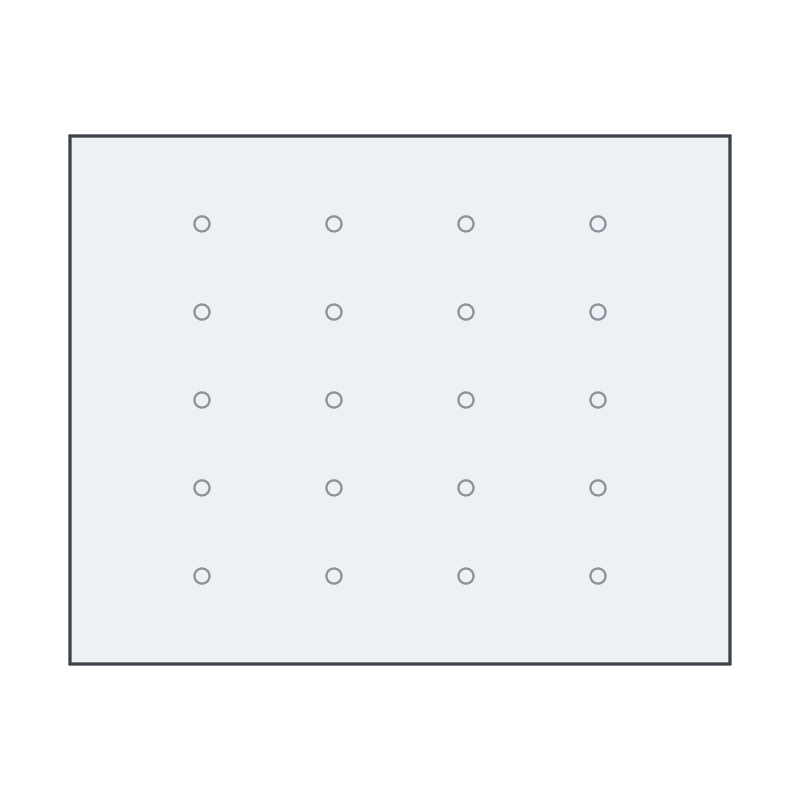

Перфорированная панель упрощает прокладку и крепление кабельных стяжек и коробов внутри щита за счёт регулярных отверстий по всей площади. Сплошная (неперфорированная) панель используется там, где важна более высокая механическая жёсткость основания или когда кабельные трассы прокладываются отдельно от самой панели. Крепление панели внутри корпуса выполняется на стойках или непосредственно на заднюю стенку, с отступом, достаточным для прокладки проводников за аппаратурой.
Как выбрать
- Габариты панели — строго по внутренним размерам корпуса, в который она устанавливается.
- Число DIN-реек и посадочных мест — по количеству модульных аппаратов в проектной схеме щита, с запасом на расширение.
- Материал и исполнение (в том числе IP65) — должны соответствовать степени защиты и условиям эксплуатации самого корпуса.
Сами пустые корпуса, в которые устанавливаются эти панели, — в разделе пустые корпуса щитов ЩМП; шинные системы и опорные изоляторы для распределения тока внутри того же щита — в разделе шинные системы.
