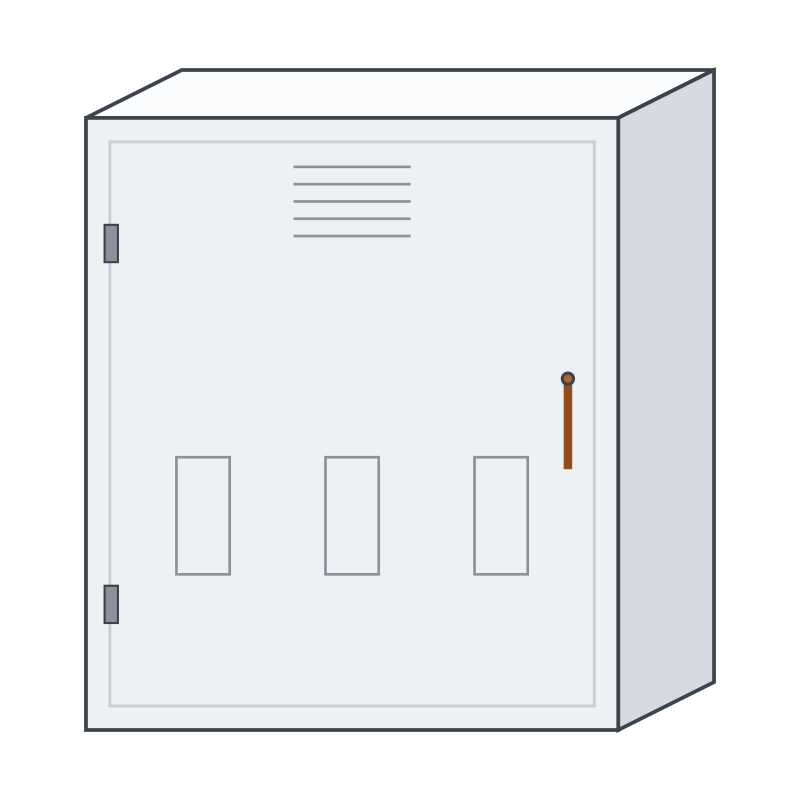

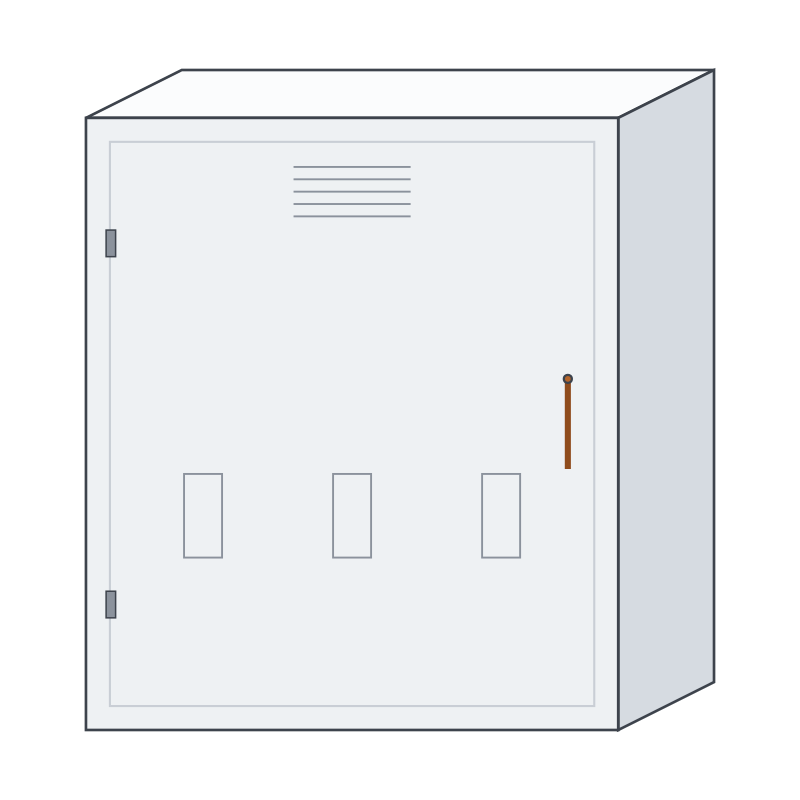

УКРМ / компенсация реактивной мощности — раздел конденсаторных установок, которые подключаются к низковольтной сети 0,4 кВ параллельно нагрузке и компенсируют её реактивную составляющую. В каталоге представлены установки под обозначениями УКРМ, КРМ и АКУ (автоматическая компенсирующая установка) различной мощности, в шкафном исполнении со степенью защиты IP20 или IP31.
Зачем нужна компенсация реактивной мощности
Индуктивная нагрузка (асинхронные двигатели, трансформаторы, сварочное оборудование) потребляет из сети не только активную мощность, которая совершает полезную работу, но и реактивную — она циркулирует между источником и нагрузкой, увеличивая полный ток в сети и в питающем трансформаторе без увеличения полезной отдачи. Конденсаторная установка компенсации УКРМ подключается параллельно такой нагрузке и генерирует собственную реактивную мощность того же характера, но противоположного знака, снижая реактивную составляющую, которую приходится передавать от источника питания.
Ручные и автоматические установки
Обозначение АКУ указывает на автоматическую компенсирующую установку — она регулирует число подключённых конденсаторных ступеней регулятором в зависимости от текущей нагрузки сети, в отличие от установок с фиксированной, нерегулируемой мощностью компенсации.
Как выбрать
- Мощность установки (кВАр) — по расчётной реактивной мощности компенсируемой нагрузки, а не по активной мощности объекта в целом.
- Автоматическое регулирование (АКУ) — если нагрузка объекта переменна в течение суток и фиксированная мощность компенсации будет избыточной или недостаточной в разные периоды.
- Степень защиты оболочки — IP20 для сухих электротехнических помещений, IP31 и выше — при повышенных требованиях к защите корпуса.
- Число ступеней регулирования — чем выше требуемая точность компенсации, тем больше ступеней нужно в составе установки.
Установки компенсации работают совместно со вводными устройствами и ГРЩ объекта — см. раздел ВРУ, ГРЩ, ЩО-70, АВР; щиты, к которым подключается нагрузка с реактивной составляющей, — в разделе щиты ЩРН/ЩРВ, учёта, освещения.
