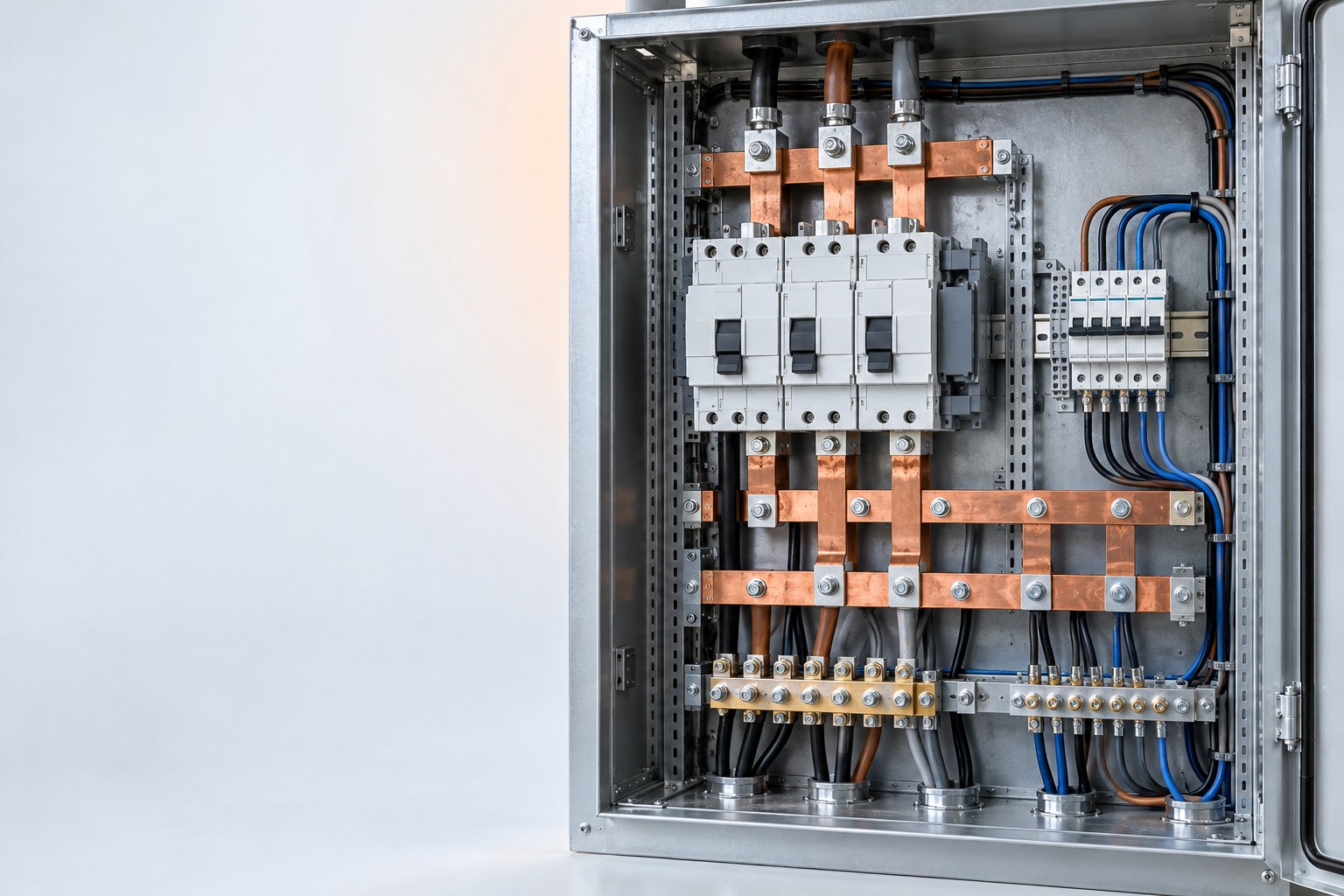

Схема распределительного щита показывает, как питание поступает на ввод, проходит через аппараты защиты и распределяется по отходящим линиям. По ней выбирают состав щита, проверяют связи между аппаратами и готовят сборку с учётом конкретного объекта.
Единой схемы для квартиры, дома и производственного объекта нет. На состав оборудования влияют параметры ввода, перечень потребителей, способ разделения нагрузок, требования к защите и условия размещения корпуса. Даже если на двух объектах установлены внешне похожие шкафы, количество отходящих линий и порядок подключения могут различаться. Поэтому подбор начинают не с фотографии готового щита, а с исходных данных и документации на электроснабжение.
Однолинейная схема щита распределительного
Однолинейная схема даёт общее представление о пути электроэнергии: от питающего ввода через вводной аппарат к распределению по группам. На ней обозначают аппараты, отходящие линии и основные электрические связи. Такой документ удобен для обсуждения состава щита, проверки комплектности и согласования решения до сборки.
При чтении схемы сначала находят источник питания и ввод. Затем прослеживают, какие аппараты стоят перед отходящими линиями и какие потребители относятся к каждой из них. Если предусмотрено разделение на несколько участков, оно должно быть видно из структуры схемы, а не только из пояснений к ней. Отдельно сверяют обозначения аппаратов со спецификацией: одинаковое название группы в разных документах не должно скрывать различий в её назначении.
Однолинейное изображение не заменяет подробных данных для монтажника. Оно не всегда показывает фактическую трассу каждого проводника, расположение клемм и порядок укладки внутри корпуса. Для изготовления нужны также сведения о размещении оборудования, соединениях и маркировке. Чем сложнее щит, тем важнее, чтобы документы дополняли друг друга: схема объясняла электрическую логику, а сборочная документация — её исполнение.
Перед заказом полезно проверить, совпадают ли на схеме и в перечне оборудования названия вводов, групп и аппаратов. Если потребитель указан, но его линия не прослеживается до ввода, исходные данные требуют уточнения. То же относится к неиспользуемым или резервным позициям: их назначение должно быть понятно ещё до комплектации.
Схема подключения распределительного щита
Схема подключения раскрывает электрические связи подробнее однолинейной. По ней определяют, куда приходит питающий кабель, через какие аппараты проходит питание и откуда оно уходит к потребителям. Для корректного подключения недостаточно перечислить установленные устройства: нужно понимать назначение каждой линии и согласованность аппаратов с вводом, кабелями и нагрузкой.
Работу начинают с подтверждения параметров питающей сети и состава потребителей. Затем распределяют нагрузки по линиям, выбирают требуемые аппараты и оформляют связи между ними. На этом этапе особенно важно не переносить готовый пример без проверки: он может предполагать другой ввод, иное распределение нагрузок или условия эксплуатации. Внешнее сходство шкафов не означает взаимозаменяемости их схем.
При подготовке подключения предусматривают понятную идентификацию вводных и отходящих цепей. Маркировка должна соотноситься со схемой и фактическим размещением аппаратов. Это упрощает проверку после сборки и дальнейшее обслуживание: специалисту не приходится определять назначение линии по косвенным признакам. Неоднозначные подписи, несоответствие обозначений и изменения, внесённые только на месте, следует устранить до передачи щита в эксплуатацию.
Фактическое подключение и проверку выполняет специалист с необходимой квалификацией. Описание схемы помогает сформировать задание и проверить комплектность решения, но не заменяет проектные данные и оценку условий на объекте.
Однофазная схема для квартиры
Однофазная схема распределительного щита в квартире начинается с известного ввода и перечня потребителей. Дальше определяют, какие нагрузки должны питаться по отдельным линиям, какие аппараты нужны для их защиты и сколько места потребуется внутри корпуса. Набор устройств нельзя назначить только по площади квартиры: важны характеристики проводки, состав оборудования и ограничения по вводу.
На схеме распределительного щита в квартире полезно явно разделять линии по назначению. Это помогает при отключении отдельного участка, поиске неисправности и последующих изменениях. Если в документации разные помещения или потребители объединены, такое решение должно быть осмысленным и согласованным с расчётом. Простое копирование чужой схемы нередко приводит к тому, что подписи на щите не соответствуют фактической проводке.
Выбор корпуса связан не только с текущим количеством аппаратов. Нужно учитывать возможность аккуратного размещения проводников, доступность элементов для обслуживания и предусмотренный проектом резерв. При этом избыточное число свободных мест само по себе не делает решение правильным: исходными остаются параметры сети и назначение линий. Для бытовых задач в каталоге представлены Щиты ЩРН/ЩРВ, учёта, освещения. Раздел помогает выбрать направление поиска, но конкретное исполнение следует сверять с подготовленной схемой.
Перед сборкой проверяют, что в описании квартиры отражены фактические нагрузки, а в схеме нет линий с неопределённым назначением. Если состав потребителей ещё меняется, это следует зафиксировать до заказа оборудования, а не исправлять после монтажа.
Подключение щита в частном доме
Схема подключения распределительного щита в частном доме зависит от параметров ввода и перечня нагрузок. В отличие от типовой квартирной задачи, здесь может потребоваться распределение питания между разными частями объекта. Их состав сначала описывают в задании, а затем отражают в схеме и маркировке щита. Без такого перечня невозможно обоснованно определить состав отходящих линий.
Отдельное внимание уделяют границе ответственности между вводным оборудованием и распределительным щитом. В документации должно быть ясно, где заканчивается одна часть системы и начинается другая, какие кабели соединяют шкафы и какие аппараты относятся к каждому узлу. Если питание объекта проходит через вводное устройство, распределительный щит рассматривают как часть общей системы, а не как самостоятельное изделие вне связи с вводом.
Для дома важно заранее описать предполагаемые изменения нагрузки. Неопределённое пожелание «оставить запас» не заменяет перечень возможных потребителей и понимание доступных параметров питания. Если планируется отдельное оборудование, его требования учитывают до выбора корпуса и аппаратов. После составления схемы сверяют назначение каждой линии с планом электроснабжения и проверяют, что вводное решение согласовано с распределением внутри дома.
При оценке всей цепочки электроснабжения полезно отделять задачи распределительного щита от задач питающего оборудования. Для этого можно обратиться к материалу Как выбрать КТП: тип, мощность, схема. Он относится к другому уровню системы и не подменяет расчёт щита, но помогает разграничить назначение оборудования.
Трёхфазная схема и распределение нагрузок
В трёхфазной схеме требуется показать не только путь питания от ввода к отходящим линиям, но и распределение однофазных потребителей между фазами. Это влияет на выбор решения и последующую проверку. Схему составляют по фактическому перечню нагрузок; механическое чередование обозначений без понимания потребителей не позволяет оценить работу щита.
Для каждой отходящей линии указывают её назначение и связь с питающей частью. Если нагрузка подключается по трёхфазной схеме, это должно быть однозначно видно в документации. Если от общего ввода питаются разные участки, их также разделяют в обозначениях. Такой подход облегчает сопоставление схемы с кабельными линиями и помогает избежать путаницы при сборке.
При проектировании учитывают характеристики подключаемого оборудования, условия его работы и требования к защите. На производственном объекте перечень потребителей может меняться по мере уточнения технологического задания, поэтому схему и спецификацию согласовывают между собой до заказа шкафа. Любое изменение состава нагрузок после выбора аппаратов требует повторной проверки решения.
Трёхфазный ввод сам по себе не определяет тип корпуса и состав аппаратов. Эти позиции выбирают по проекту, условиям установки и необходимому числу групп. Важно также понимать, относится ли рассматриваемый шкаф только к распределению или выполняет и другие функции. Если назначение оборудования описано неполно, сравнивать предложения поставщиков по одному названию щита некорректно.
Электрическая принципиальная схема и сборка
Схема электрическая принципиальная щита распределительного объясняет работу цепей и связи элементов. Схема сборки распределительного щита отвечает на другой вопрос: как разместить оборудование в выбранном корпусе и выполнить соединения в соответствии с электрическим решением. Оба документа нужны для согласованной работы проектировщика, сборщика и специалиста, который принимает готовый щит.
До сборки проверяют комплектность исходных данных. Должны быть определены тип питания, назначение вводов и отходящих линий, состав аппаратов и требования к корпусу. Затем оценивают возможность размещения оборудования, прокладки проводников и доступа к элементам, которые потребуется осматривать или обслуживать. Если схема требует больше места, чем доступно в выбранном исполнении, несоответствие устраняют до начала работ.
При сборке важно сохранять соответствие между обозначениями на документах и фактическими элементами. Изменение места установки аппарата не должно приводить к потере идентификации линии. Если по ходу работ выясняется, что предусмотренное соединение выполнить невозможно или оно противоречит исходной схеме, решение согласовывают, а документацию обновляют. Оставлять исправление только в виде устной договорённости нельзя: после передачи объекта её невозможно надёжно проверить.
Готовый щит сопоставляют со схемой, перечнем оборудования и обозначениями линий. Проверяют правильность соединений, состояние сборки и возможность безопасного доступа при дальнейшем обслуживании. Объём проверок определяется документацией и условиями объекта; его не заменяет визуальный осмотр фасада. Подключение к действующей сети проводят после предусмотренных проверок с соблюдением требований безопасности.
Для заказа полезно передавать поставщику не только название шкафа, но и комплект согласованных документов. Тогда можно обсудить именно требуемую конфигурацию, а не предполагать её по типовым изображениям.
Как выбрать ШР и ШРС под схему
Выбор ШР или ШРС начинают с назначения щита и требований схемы. Нужно знать параметры питания, состав вводного оборудования, число и назначение отходящих линий, условия установки. Затем сопоставляют эти данные с доступными исполнениями. Название шкафа не сообщает всех особенностей комплектации, поэтому решающим остаётся соответствие конкретного предложения проекту.
В ассортименте представлены шкафы ШР и ШРС с выключателями ВР32-35, ВР32-37 и ВР3239. Есть модели с группами на 63, 100, 160, 250 и 400 А. Эти значения нельзя автоматически переносить на любую позицию раздела: наличие нужной группы и её сочетание с выбранным шкафом уточняют при подборе. Для ряда шкафов указана степень защиты IP54; перед заказом важно проверить, относится ли она именно к рассматриваемому исполнению.
| Оборудование | Данные ассортимента | Что сверить со схемой |
|---|---|---|
| ШР и ШРС | Исполнения с выключателями ВР32-35, ВР32-37 и ВР3239; модели с группами на 63, 100, 160, 250 и 400 А | Назначение вводов и отходящих групп, состав аппаратов |
| Ряд шкафов ШР и ШРС | Указана степень защиты IP54 | Требования к месту установки и степень защиты конкретного исполнения |
| ЩР IEK | 160 А с 53 группами; 200 А с 91 группой | Необходимое число групп и параметры проекта |
| ШР ШИБП и ШР ИБП | Исполнения на 10–20 и 10–40 кВт | Задачу бесперебойного электроснабжения и состав системы |
В ассортименте также есть ЩР IEK на 160 А с 53 группами и на 200 А с 91 группой. Сравнивать их с ШР и ШРС следует по назначению, параметрам схемы и требуемой комплектации, а не только по количеству групп. Большое число предусмотренных линий не решает вопрос совместимости с конкретным вводом или условиями размещения.
Шкафы бесперебойного электроснабжения ШР ШИБП и ШР ИБП на 10–20 и 10–40 кВт рассматривают отдельно, когда схема объекта предусматривает соответствующую задачу. Их не следует выбирать как обычный распределительный шкаф только из-за похожего обозначения. Для первоначального просмотра исполнений подходит раздел НКУ и щитовое оборудование 0,4 кВ. Если проект затрагивает вводные и главные распределительные устройства, дополнительно смотрят ВРУ, ГРЩ, ЩО-70, АВР.
Проверка схемы перед заказом
Перед направлением заявки сверьте между собой исходное задание, однолинейную схему, подробные соединения и перечень оборудования. У каждого ввода и каждой отходящей линии должно быть понятное назначение. Аппараты, указанные в спецификации, должны находиться на схеме, а характеристики запрашиваемого шкафа — соответствовать условиям установки. Если документы подготовлены в разное время, особенно внимательно проверяют изменения в составе нагрузок.
Отдельно обозначьте, что входит в поставку, а что относится к работам на объекте. Поставщик может подобрать шкаф по переданным параметрам, но не должен угадывать состояние существующих кабелей или фактическую схему здания. Если исходных данных недостаточно, лучше уточнить их до согласования комплектации. Это снижает риск получить изделие, которое формально соответствует названию в заявке, но не подходит к реальному подключению.
После поставки проверяют документы и маркировку конкретного изделия, а перед подключением сопоставляют их с утверждённой схемой. Полезно сохранять актуальную редакцию схемы вместе с документацией щита: при обслуживании она показывает фактическое, а не первоначально предполагаемое распределение линий. Другие материалы сайта доступны через RSS: Статьи enerq.ru; они помогают изучить смежные вопросы, но не заменяют документацию конкретного объекта.
Частые вопросы
Что показывает однолинейная схема щита распределительного?
Она показывает путь питания от ввода к отходящим линиям и состав аппаратов без подробной прорисовки каждого проводника. Для сборки её дополняют данными о соединениях и размещении оборудования.
Чем отличается однофазная схема распределительного щита?
Она составляется для однофазного ввода. Количество линий и выбор аппаратов определяют по параметрам питания, нагрузкам и проектной документации.
Что учесть в схеме распределительного щита в квартире?
Нужно определить состав потребителей, назначение отходящих линий и соответствие защиты параметрам проводки и ввода. Готовую типовую схему нельзя применять без проверки.
Как составить схему подключения распределительного щита в частном доме?
Начните с параметров ввода и перечня нагрузок, затем определите линии и состав защиты. Связь с вводным оборудованием и возможные изменения нагрузки отражают в документации.
Чем схема сборки распределительного щита отличается от электрической схемы?
Электрическая схема описывает связи и работу цепей. Схема сборки показывает размещение оборудования и помогает выполнить соединения внутри корпуса.
Для подбора ШР, ШРС или другого щита передайте параметры ввода, схему, перечень отходящих линий и условия установки. По этим данным можно уточнить доступную комплектацию и выявить вопросы до заказа.
