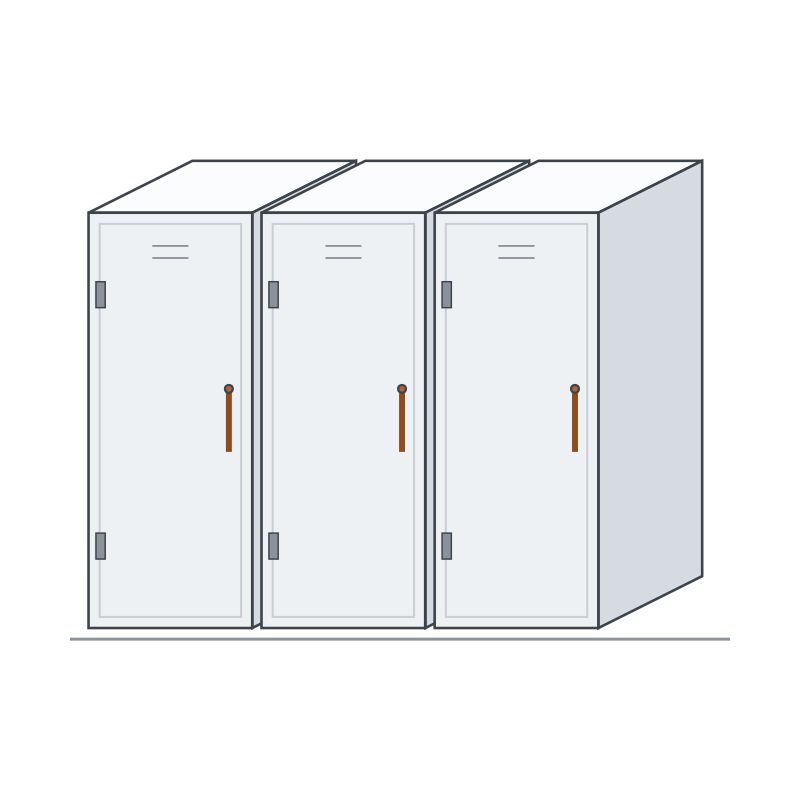

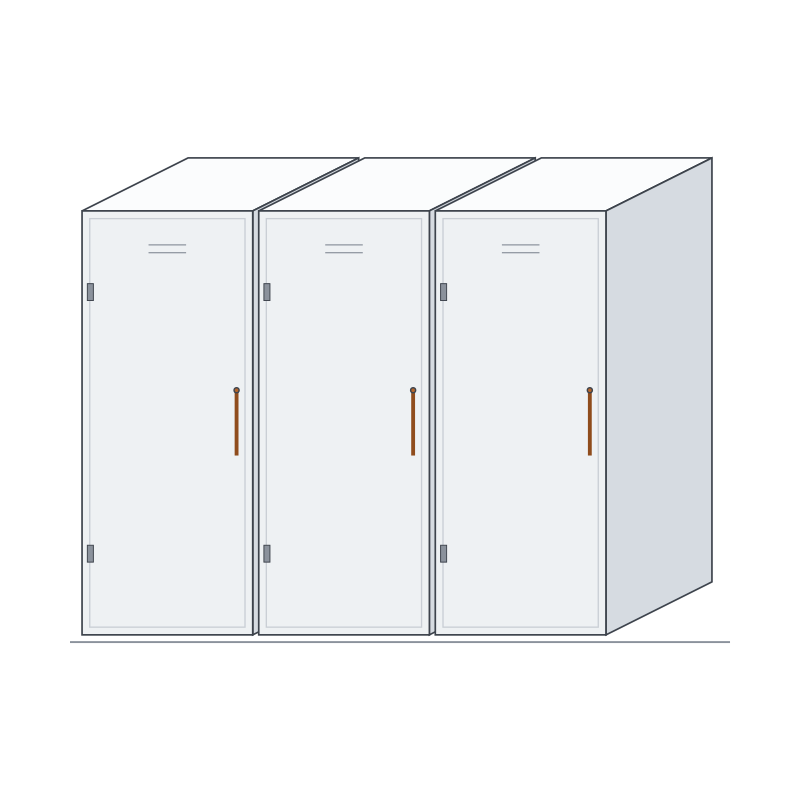

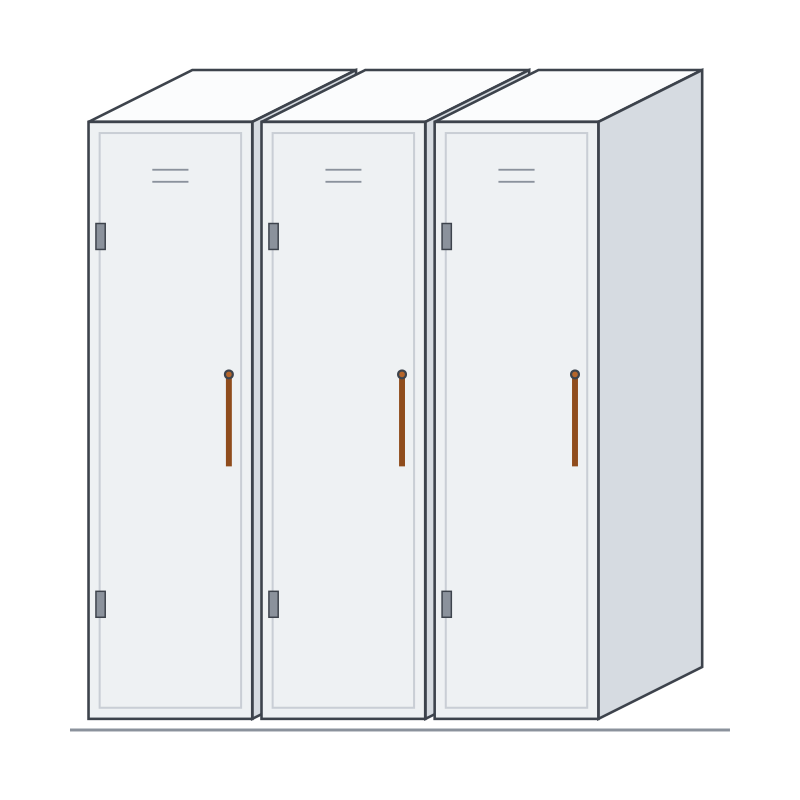

Главные распределительные щиты ГРЩ выполняют ту же функцию приёма и распределения питания, что и ВРУ, но рассчитаны на более крупные объекты — с несколькими вводами, высокими номинальными токами и развитой схемой секционирования. В каталоге представлены исполнения на номинальные токи вводных аппаратов от 40 до 6300 А и степень защиты IP20, IP31 и IP54.
Чем ГРЩ отличается от ВРУ
ВРУ обычно обслуживает один ввод и распределяет питание по линиям здания среднего масштаба. ГРЩ рассчитан на объекты с двумя и более вводами (например, от разных трансформаторных подстанций) и содержит секционный аппарат, позволяющий разделять или объединять секции щита при изменении схемы питания, в том числе в составе автоматического ввода резерва.
Как выбрать
- Число вводов и секций — по числу независимых источников питания объекта.
- Номинальный ток каждой секции — по расчётной нагрузке присоединённых потребителей этой секции.
- Наличие секционного аппарата и схемы АВР — если проектом предусмотрено автоматическое резервирование питания.
- Степень защиты оболочки — по условиям помещения установки (электрощитовая, венткамера и так далее).
Шкафы автоматического ввода резерва как самостоятельный узел — в разделе шкафы и щиты АВР; вводно-распределительные устройства меньшего масштаба — ВРУ; весь раздел — ВРУ, ГРЩ, ЩО-70, АВР.
