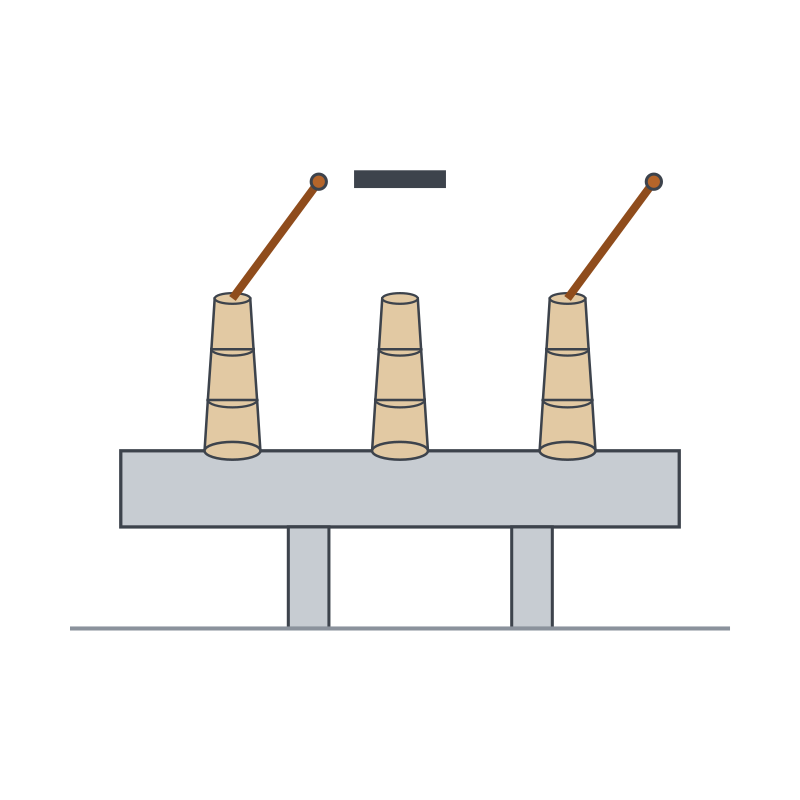

Разъединители РЛНД-10 — коммутационные аппараты для видимого разрыва электрической цепи напряжением 10 кВ наружной установки, без возможности отключения рабочих или аварийных токов. В каталоге представлены исполнения на номинальные токи 400 и 630 А.
Зачем нужен видимый разрыв
Разъединитель создаёт наглядно видимый зазор между контактами, что позволяет персоналу убедиться в отсутствии напряжения на отключённом участке перед началом ремонтных работ — функция, которую не выполняет выключатель с закрытой дугогасительной камерой. РЛНД рассчитан на отключение только при снятой или незначительной нагрузке; под током короткого замыкания его отключать нельзя.
Как выбрать
- Номинальный ток — 400 или 630 А, по расчётному рабочему току присоединения.
- Исполнение по количеству полюсов и наличию заземляющих ножей — по требованиям схемы и правил безопасности при ремонте.
- Привод (ручной рычажный или с дистанционным управлением) — по удобству обслуживания площадки наружной установки.
Для отключения токов нагрузки и короткого замыкания нужен отдельный аппарат — вакуумные выключатели; защита от перенапряжений той же ячейки — ОПН; весь раздел — аппараты КРУ.
